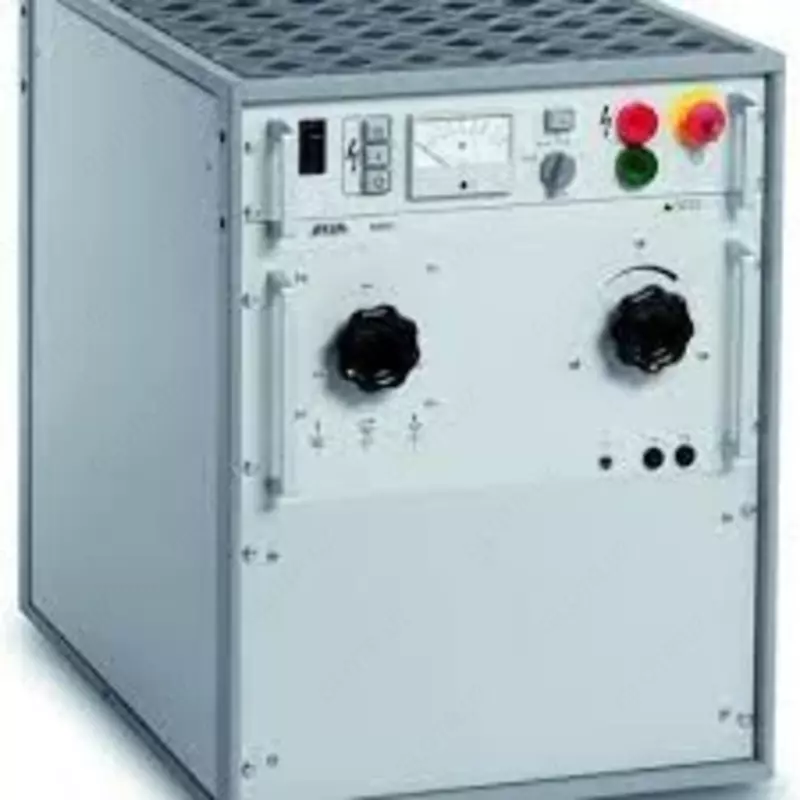

SSG 1100 — генератор импульсного напряжения

В наличии Код: P-0935314

от 100 000 сум / шт.

Показать телефон Позвонить Написать Написать

Описание

Назначение генератора импульсного напряжения SSG 1100:
Генератор высоковольтных импульсов SSG 1100 предназначен для поиска повреждений кабельных линий проложенных в грунте. Генератор SSG 1100 подает напряжение в кабель с последовательностью коротких импульсов большой мощности и вся энергия импульса выходит в месте повреждения изоляции кабеля, производя громкий хлопок.

Генераторы SSG 1100 могут также использоваться для предварительного определения повреждения кабелей. В этом случае они применяются в качестве устройств прожига повреждения в кратковременном режиме, или могут использоваться совместно с рефлектометром IRG 2000 и блоком SA 32.

Генераторы семейства SSG устанавливаются в 19-дюймовую стойку. Различные органы индикации и управления монтируются на передней панели, соединительные разъёмы – на задней стенке. В приборах имеется собственный генератор высокого напряжения, импульсные конденсаторы с повышенной защитой от внешних перенапряжений, запускаемый автоматически и вручную высоковольтный коммутатор, а также встроенное разрядное устройство. Схема управления прибором содержит необходимые цепи аварийной защиты, использующиеся также для подключения внешнего аварийного выключателя и работы блока связи SA 32 (опция)

Особенности генератора импульсного напряжения SSG 1100:
Регулируемое выходное напряжение, от 0 до 100%;
Один импульс или повторяющиеся импульсы – два диапазона 20 имп./мин. и 10 имп./мин;
2 автоматических разрядника;
Надежный электромагнитный переключатель.
Технические характеристики генератора импульсного напряжения SSG 1100:
Параметр Значение
Электропитание от сети 220 - 240 В
Частота сетевого напряжения 45 - 60 Гц
Максимально потребляемая мощность (в состоянии короткого замыкания) 3 кВА
Максимальное выходное напряжение 32 кВ
Диапазон выходного напряжения 0 - 8 кВ / 0 - 16 кВ / 0 - 32 кВ
Максимальная энергия импульса 1100 Дж
Частота следования импульсов 10, 20 имп/мин
Максимальный выходной ток Постоянный ток 8 кВ – 560 мА
Постоянный ток 16 кВ – 280 мА
Постоянный ток 32 кВ – 140 мА
Погрешность киловольтметра 1,50%
Рабочая температура -20 ... +50 °C
Габаритные размеры (ширина х высота х глубина) 514 х 645 х 730 мм
Вес 79 кг
№ Наименование Количество
1 Генератор импульсного напряжения SSG 1100 1
2 Кабель заземления, длина 3 м 1
3 Кабель высоковольтный соединительный 1
4 Штанга разрядная ES 45 6 кВт*с 1
5 Шнур сетевого питания 1
6 Руководство по эксплуатации 1
