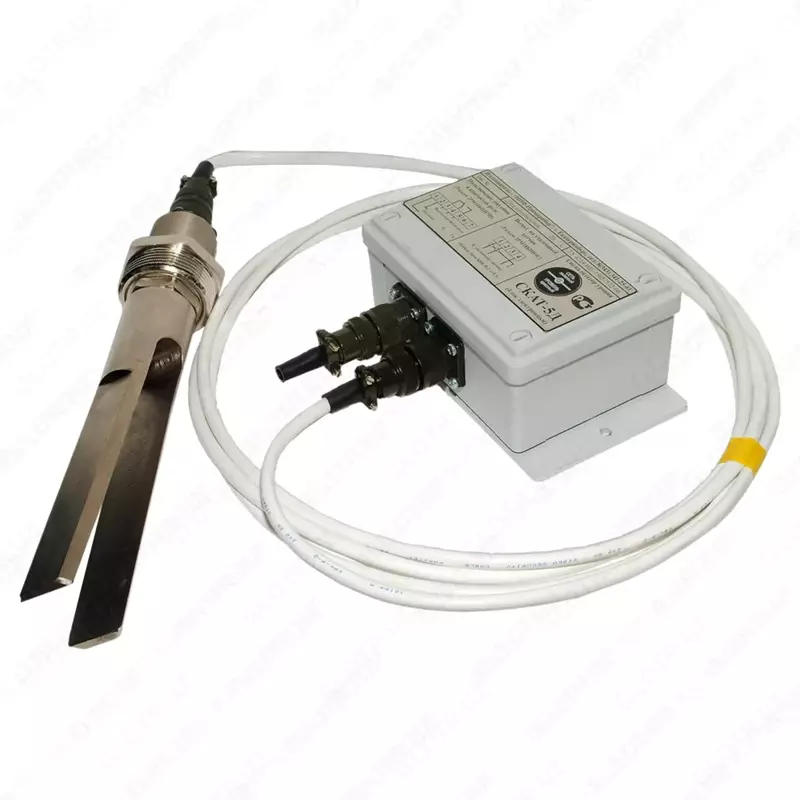

СКАТ-5-С сигнализаторы уровня сыпучих материалов

Сигнализаторы уровня СКАТ-5-С используются для контроля процессов наполнения и выгрузки сыпучих материалов. Анализируемые среды: сыпучие (песок, цемент, мука, зерно, шроты, комбикорм), гранулообразные (отсевы, гранулы, дробь, окатыши), кусковые материалы (щебенка, гравий, агломерат), пыль, опил, торф, химические порошки и т.д.

Функциональные возможности сигнализатора уровня СКАТ-5-С:

Контроль предельных уровней наполнения бункера (емкости).

Формирование сигнала наполнения (или опустошения) бункера (емкости).

Управление устройствами наполнения бункера (емкости) - насосами, пневмотранспортом, конвейером, шнеком и т.д. в автоматическом режиме с помощью мощного реле, встроенного в прибор.

Индикация (светодиодная) нормальной работы прибора и аварийная (контроль уровня наполнения или опустошения бункера).

Устройство и принцип работы сигнализатора уровня СКАТ-5-С

Сигнализатор уровня СКАТ-5-С включает в себя:

Датчик наличия материала. Является чувствительным элементом устройства и представляет собой камертонный резонатор. Он размещен на удлинительной штанге, совместно с устройством крепления и регулировки положения датчика внутри емкости.

Блок электроники. Необходим для обработки поступившего с датчика сигнала, а также для формирования внешнего релейного сигнала (используется в процессе управления процессами загрузки и выгрузки бункера или аварийного сигнала переполнения бункера).

Принцип действия уровнемеров СКАТ-5-С - вибрационный, основанный на различии резонансных колебаний чувствительного элемента - камертонного резонатора. Блок электроники оценивает разницу амплитуды и частоты колебаний камертонного резонатора в свободном и задемпфированном материалом состоянии и выдает сигнал управления (аварии) на вторичные приборы.

Особенности сигнализаторов уровня СКАТ-5-С

В качестве приводов резонатора используются специальные пьезокерамические элементы. Система обеспечивает запуск колебаний резонаторов даже с налипшим материалом (в случае использования датчика для контроля уровня смол и паст).

Конструкция сигнализаторов уровня СКАТ-5-С спроектирована таким образом, что ее чувствительные элементы невосприимчивы к таким негативным факторам, как:

Влажность материала.

Пылеобразование внутри емкости.

Колебания температуры.

Радиационные и электромагнитные помехи.

Ударные нагрузки.
