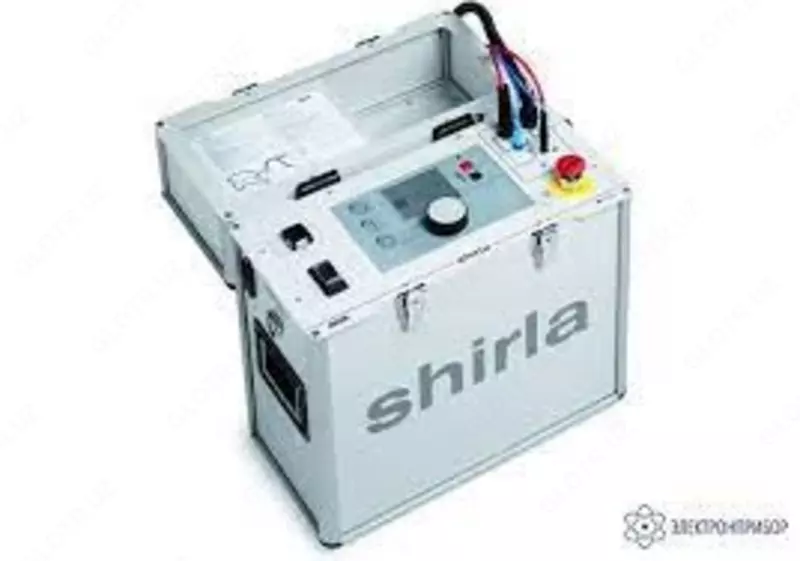

Shirla — система для испытаний оболочек кабелей и определения местоположения дефектов

В наличии Код: P-0936005

от 100 000 сум / шт.

Показать телефон Позвонить Написать Написать

Описание

Назначение системы Shirla:
Новая система локализации мест повреждения Shirla предназначена для испытания кабелей и оболочек кабелей, предварительной и точной локации мест повреждений, а также точного определения местоположения дефектов оболочек с использованием метода шагового напряжения.

Измерения проводятся при помощи специального измерительного моста по методу Мюррея и Глейзера. При помощи встроенного источника высокого напряжения постоянного тока Shirla может осуществлять предварительную локацию как низкоомных, так и высокоомных повреждений кабелей.

Принцип измерения позволяет проводить предварительную локацию неисправностей кабелей (главным образом, неэкранированных контрольных и осветительных кабелей), а также дефектов оболочек кабелей. Коррекция нуля и оценка выполняются автоматически. Расстояние до места повреждения отображается в метрах. Могут учитываться различные кабельные участки. Для точного определения местоположения дефектов по методу шагового напряжения в кабель подаётся заданная последовательность импульсов постоянного напряжения, после чего шаговое напряжение может быть зарегистрировано при помощи универсального локатора UL30 или приёмника KFM 1.

Особенности системы Shirla:
Испытание кабелей и оболочек кабелей напряжением до 10 кВ
Измерение сопротивления
Предварительная локация мест повреждений кабелей и оболочек кабелей при помощи высокоточного измерительного моста
Определение повреждений в участках кабелей различной длины, поперечного сечения, и с различными материалами проводника
Точное определение местоположения дефектов оболочек
Встроенное разрядное устройство
Бесступенчатая регулировка напряжения
Функция автоматической генерации отчёта
Работа от сети и от батареи
Навигация по меню при помощи одной клавиши
Таймер для установки времени проведения испытания и времени задержки запуска.
Технические характеристики системы Shirla:
Параметр Значения
Испытания
Выходное напряжение 0 - 10 кВ
Выходной тока 10 мА при 5 кВ, 5 мА при 10 кВ
Разрешение 1 мкА
Измерение сопротивления да
Ограничение по напряжению и току да
Предварительная локация мест повреждений оболочек кабелей
Метод измерения мостовое (четырехпроводная схема) измерение по Мюррею и Глейзеру
Измеряемое напряжение / напряжение моста до 10 кВ
Измеряемый ток максимально 50 мА
Погрешность ±0,1%

Показать все
