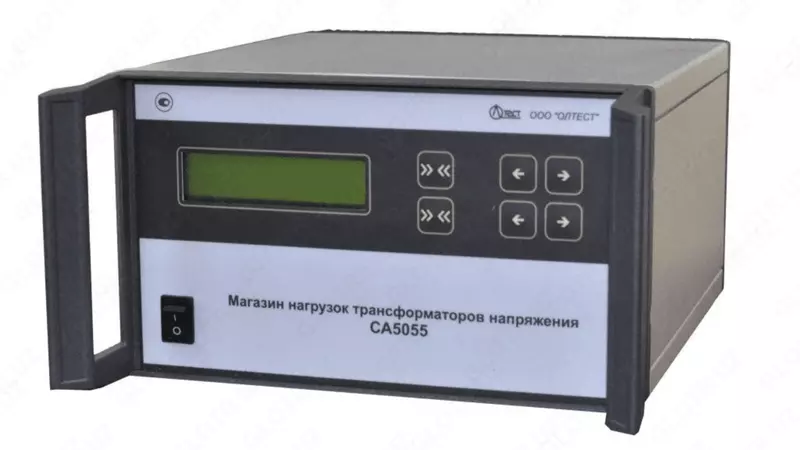

СА5055 + РД СА5055-600 — магазин нагрузок

Назначение магазина нагрузок трансформаторов напряжений СА5055

Магазин нагрузок трансформаторов напряжений СА5055 предназначен для воспроизведения нагрузки вторичной цепи однофазных и трехфазных трансформаторов напряжения и используется при испытаниях, метрологической аттестации и поверке (калибровке) трансформаторов напряжения в соответствии с ГОСТ 8.216-88.

Преимущества магазина нагрузок трансформаторов напряжений СА5055

Воспроизведение значений нагрузки для однофазных и трехфазных трансформаторов с вторичным напряжением 100, 100/V3 и 100/3 В

Высокая точность воспроизведения значения нагрузки

Широкий диапазон воспроизводимых значений нагрузок

Удобный, интуитивно понятный интерфейс

Установка значений нагрузки с клавиатуры, расположенной на передней панели Магазина

Наличие в комплекте специального кабеля для подключения к поверяемому трансформатору

Звуковая сигнализация о превышении напряжения на нагрузке

Малые габаритные размеры и вес

Возможность дистанционного управления с помощью персонального компьютера, что позволяет использовать магазины нагрузок в автоматических комплексах по поверке трансформаторов напряжения

Эксплуатационные характеристики СА5055:

Магазин воспроизводит значения нагрузки для:

однофазных трансформаторов напряжения (ТН) с номинальными вторичными напряжениями: 100/3 В, 100/ √3 В и 100 В;

трехфазных ТН с номинальным вторичным напряжением 100 В;

Значения нагрузок воспроизводимых СА5055 во вторичной цепи однофазных ТН

Номинальное значение вторичного напряжения, В Номинальное значение нагрузки Составляющие полной мощности нагрузки

Полная мощность, В×А Коэффициент мощности cosφ активная P, Вт реактивная Q, В×A

100 ,100/√3 10 0.8 8 6

15 12 9

25 20 15

30 24 18

50 40 30

75 60 45

100 80 60

120 96 72

150 120 90

200 160 120

300 240 180

360 288 216

400 320 240

500 400 300

600 480 360

100/3 10 0.8 8 6

15 12 9

20 16 12

25 20 15

30 24 18

50 40 30

75 60 45

100 80 60

120 96 72

150 120 90

200 160 120
