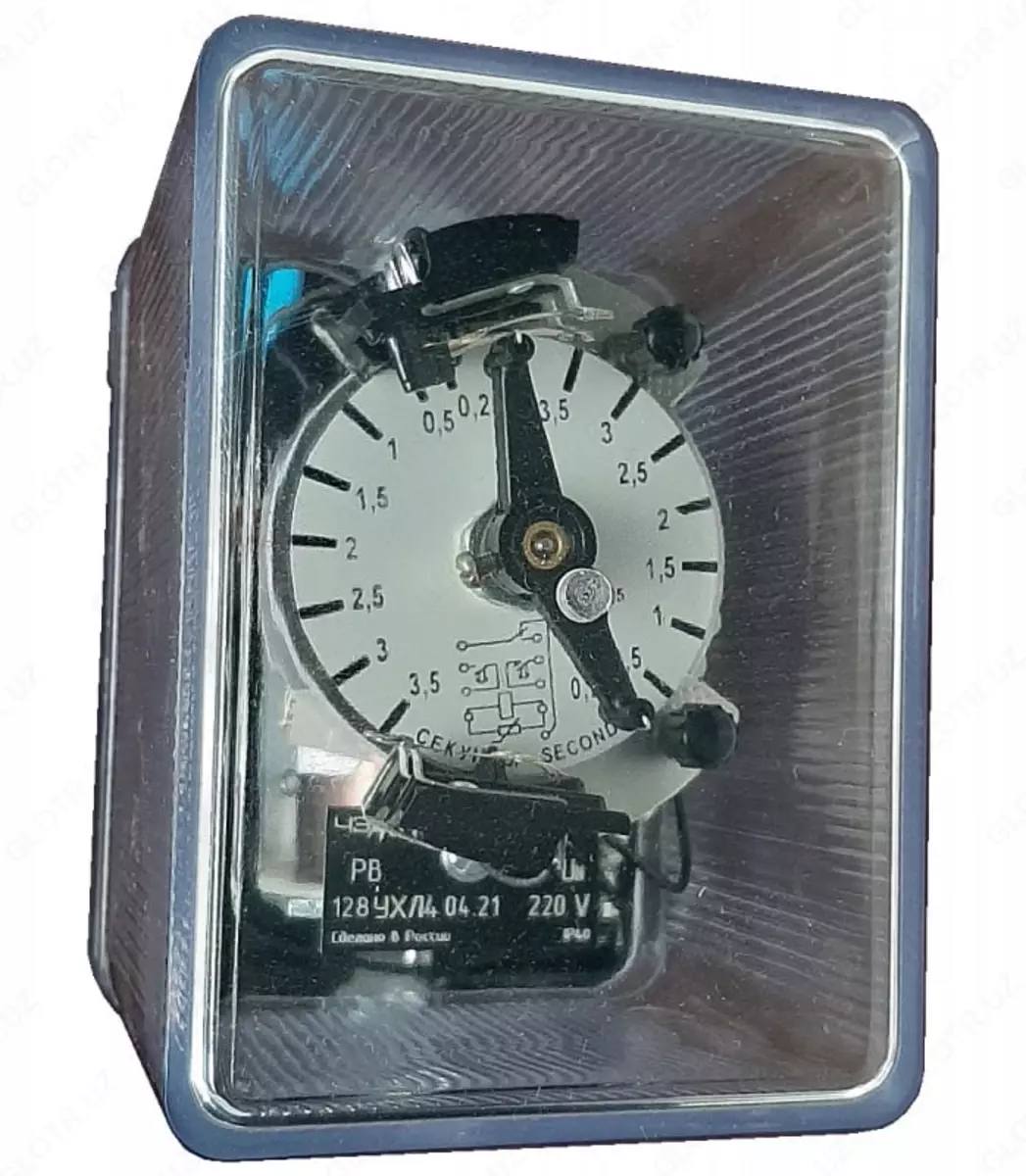

Реле времени РВ 100/200 (Арт. - 233390)

В наличии Код: P-1130115

450 000 сум / упак

Показать телефон Позвонить Написать Написать

Характеристики

Тип

Реле тока
Реле времени РВ

Надежная работа в схемах релейной защиты и автоматики

Показать все

Описание

Реле времени серии РВ предназначены для применения в схемах релейной защиты и автоматики в качестве вспомогательного элемента для формирования регулируемой выдержки времени. Изделия широко используются в энергетике, промышленной автоматике и системах управления.

Реле серии РВ100 применяются в цепях постоянного оперативного тока, а реле серии РВ200 — в цепях переменного оперативного тока. Конструкция реле обеспечивает стабильные временные характеристики, высокую коммутационную способность и надежную работу в различных климатических условиях.

Преимущества

Надежная работа в схемах релейной защиты и автоматики
Поддержка постоянного и переменного оперативного тока
Широкий диапазон регулируемых выдержек времени
Стабильная точность времени срабатывания
Высокая коммутационная и механическая износостойкость
Возможность переднего и заднего присоединения проводников
Компактные габариты и удобство монтажа
Совместимость со стандартными цепями управления

Технические характеристики

Параметр	Значение
Назначение	Формирование регулируемой выдержки времени
Серии реле	РВ100 — постоянный ток РВ200 — переменный ток
Напряжение срабатывания	РВ100 УХЛ4 — не более 70 % РВ100 О4 — не более 80 % РВ200 — не более 85 %
Разброс времени срабатывания	0,1–1,3 s — не более 0,06 s 0,25–3,5 s — не более 0,12 s 0,5–9 s — не более 0,34 s 1–20 s — не более 1,0 s
Время срабатывания мгновенного контакта	Не более 0,08 s
Время возврата подвижных частей	Не более 0,15 s
Время замкнутого состояния скользящих контактов	0,1–1,3 s — 0,05–0,12 s 0,25–3,5 s — 0,1–0,4 s 0,5–9 s — 0,25–0,75 s 1–20 s — 0,6–1,6 s
Коммутационная способность (24–250 V)	Постоянный ток до 1 А — 100 W Переменный ток cosφ ≥ 0,4 — 400 VA Переменный ток cosφ ≥ 0,5 — 500 VA
Длительно допустимый ток контактов	С выдержкой времени — 5 А Мгновенного действия — 3 А
Коммутационная износостойкость	3000 циклов
Механическая износостойкость	5000 циклов
Присоединение проводников	Переднее и заднее (винт или шпилька)
Габариты реле	Не более 98 × 147 × 137 мм
Габариты ВУ200	Не более 67 × 128 × 110 мм
Масса реле	Не более 1,5 кг
Масса ВУ200	Не более 0,5 кг

5 часто задаваемых вопросов

Для каких цепей предназначены реле времени РВ
РВ100 используются в цепях постоянного тока, РВ200 — в цепях переменного тока
Какой диапазон выдержек времени поддерживается
От 0,1 до 20 секунд в зависимости от исполнения
Насколько точна выдержка времени
Разброс времени срабатывания не превышает значений, установленных для каждого диапазона
Допускается ли коммутация индуктивной нагрузки
Да, при соблюдении допустимых параметров мощности и тока
Какие варианты монтажа предусмотрены
Переднее и заднее присоединение внешних проводников винтом или шпилькой
