Реле напряжения переменного тока РН-53-60 РН-53/200 РН-54-160 (Арт. - 233393)

Реле напряжения переменного тока РН-53-60, РН-53/200, РН-54-160 (Арт. - 233393)

В наличии Код: P-1130119

400 000 сум / упак

Показать телефон Позвонить Написать Написать

Характеристики

Тип

Реле напряжения
Реле напряжения переменного тока РН

Надежный контроль повышения и понижения напряжения

Показать все

Описание

Реле напряжения переменного тока серий РН предназначены для применения в схемах релейной защиты и автоматики энергетических систем. Устройства используются в качестве органов, реагирующих на повышение или понижение напряжения в электрических сетях переменного тока.

Реле типов РН-53 и РН-153 применяются для контроля максимального уровня напряжения, а реле типов РН-54 и РН-154 предназначены для контроля минимального уровня напряжения. Надежная конструкция и проверенные технические решения обеспечивают стабильную работу приборов в условиях длительной эксплуатации.

Реле широко применяются в энергетике, распределительных устройствах, подстанциях, шкафах релейной защиты и автоматизации, а также в промышленных электроустановках.

Преимущества

Надежный контроль повышения и понижения напряжения
Применение в схемах релейной защиты и автоматики
Устойчивость к механическим воздействиям
Эксплуатация в умеренном и холодном климате
Прозрачный съемный кожух для визуального контроля
Возможность переднего и заднего присоединения проводников
Соответствие требованиям государственных стандартов

Технические характеристики

Параметр	Значение
Тип изделия	Реле напряжения переменного тока

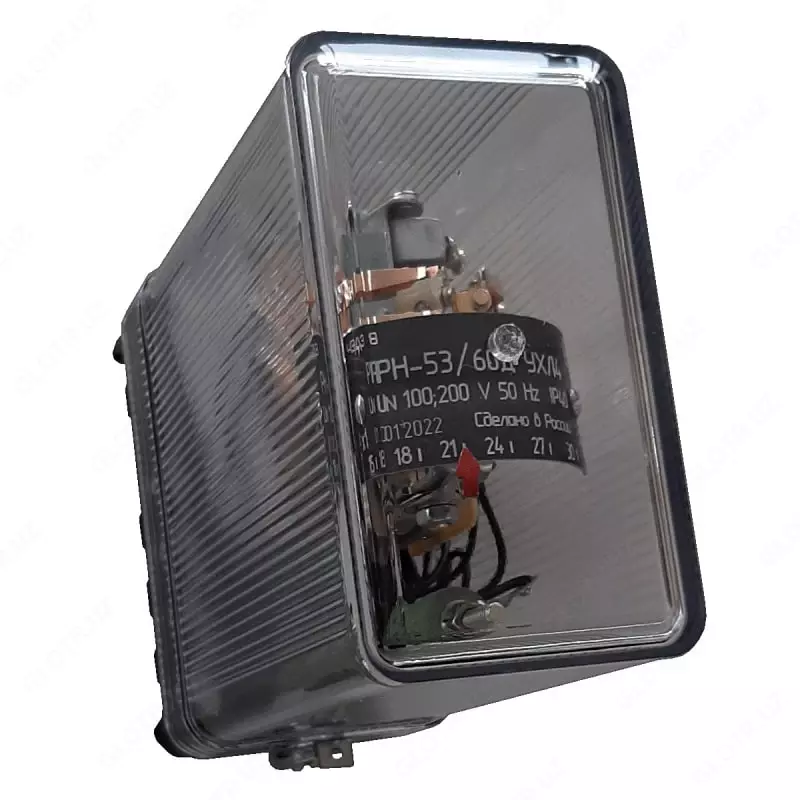

Модели	РН-53-60, РН-53/200, РН-54-160
Назначение	Контроль максимального и минимального напряжения
Контролируемое напряжение	Переменный ток
Технические условия	ТУ 16-523.500-83
Климатическое исполнение	УХЛ4, О4
Категория размещения	4
Температура окружающего воздуха УХЛ4	От –40 до +55 °C
Температура окружающего воздуха О4	От –10 до +55 °C
Группа механического исполнения	М39 по ГОСТ 17516.1-90
Степень защиты оболочки реле	IP40
Степень защиты контактных зажимов	IP00

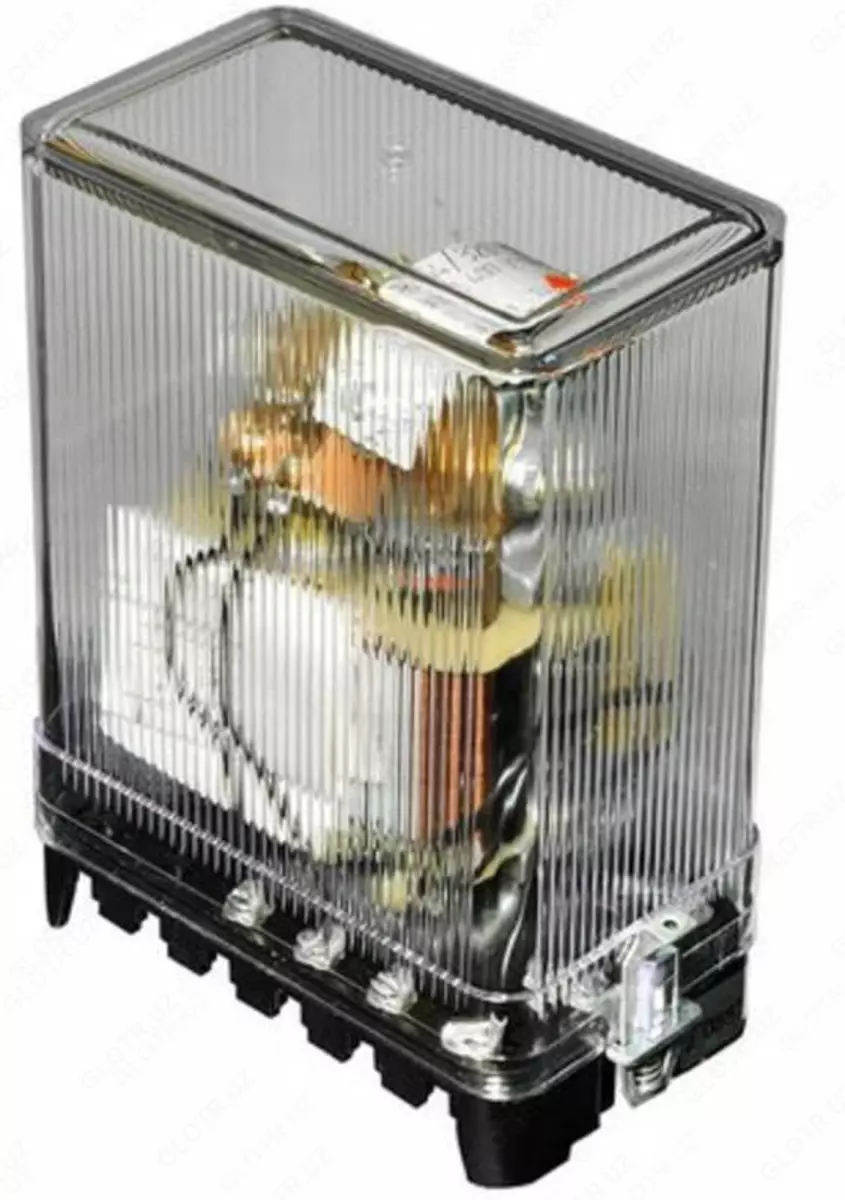

Конструкция корпуса	Основание и съемный прозрачный кожух
Исполнение РН-153, РН-154	Унифицированный корпус СУРА I габарита
Способ присоединения проводников	Переднее или заднее винтом или шпилькой

Структура условного обозначения

РН Х5Х/ХХХ Х4

РН — реле напряжения
1 — унифицированная оболочка
5 — номер разработки
3 — реле максимального напряжения
4 — реле минимального напряжения
ХХ — напряжение максимальной уставки 48 60 160 200 320 400 В
Д — отличительный индекс при наличии
Х4 — климатическое исполнение и категория размещения

5 часто задаваемых вопросов

Для чего предназначены реле напряжения серии РН
Для контроля повышения или понижения напряжения в сетях переменного тока
В чем отличие реле РН-53 и РН-54
РН-53 контролирует максимальное напряжение, РН-54 контролирует минимальное напряжение
В каких условиях допускается эксплуатация
В закрытых помещениях при климатическом исполнении УХЛ4 или О4
Какие варианты подключения доступны
Переднее и заднее присоединение внешних проводников
Где применяются данные реле
В энергетике, подстанциях, распределительных устройствах и системах автоматики
