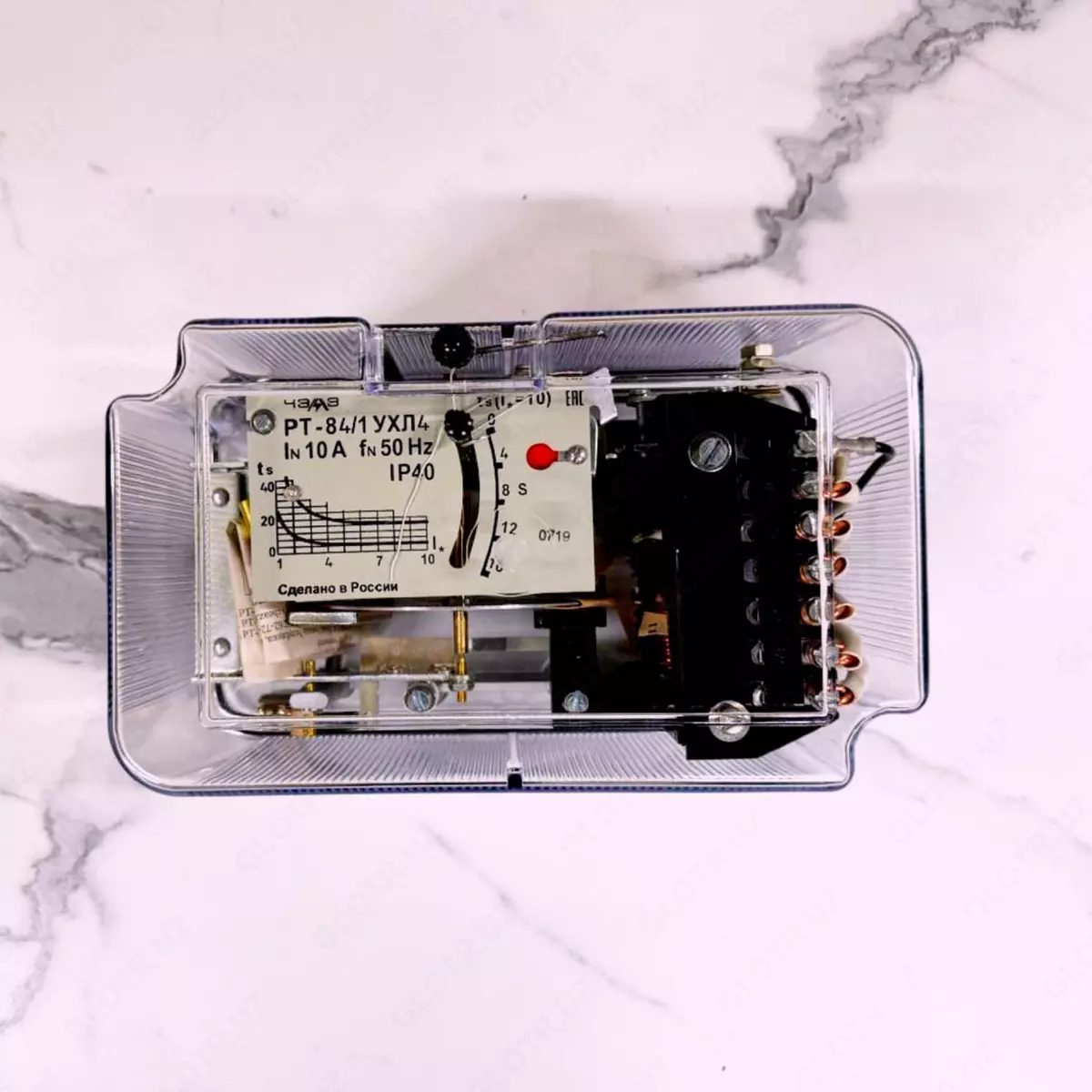

Реле максимального тока РТ-84/1 УХЛ4 10А, зависимое, выдержанное (Арт. - 1309130)

Реле максимального тока РТ-84/1 УХЛ4 10 А предназначено для защиты электрических установок от перегрузок и коротких замыканий. Устройство применяется в системах релейной защиты электрооборудования, включая электродвигатели, трансформаторы, распределительные линии и промышленные энергетические системы. Реле обеспечивает автоматический контроль токовой нагрузки и своевременное срабатывание при превышении заданных параметров.

Реле РТ-84/1 относится к категории зависимых реле времени с обратной временной характеристикой. Это означает, что время срабатывания устройства зависит от величины протекающего тока. При увеличении тока время реакции уменьшается, что позволяет обеспечивать эффективную и гибкую защиту электрических цепей. Например, при превышении тока в несколько раз реле срабатывает значительно быстрее, предотвращая повреждение оборудования и элементов системы электроснабжения.

Номинальный ток устройства составляет 10 А. Реле способно реагировать на значительные превышения токовой нагрузки и формировать управляющий или сигнальный сигнал для отключения оборудования или включения системы аварийной сигнализации. Такая схема работы позволяет эффективно защищать оборудование от опасных режимов работы и предотвращать аварийные ситуации.

Конструкция реле предусматривает надежную контактную систему, включающую управляющий контакт и сигнальный контакт. При необходимости возможно подключение дополнительных сигнальных контактов для расширения функциональности системы защиты. Устройство может работать в цепях переменного и постоянного тока с напряжением от 24 до 250 В, что обеспечивает универсальность применения в различных системах управления и защиты.

Корпус реле соответствует степени защиты IP40, а клеммные соединения имеют степень защиты IP00. Климатическое исполнение УХЛ4 обеспечивает стабильную работу оборудования при температуре окружающей среды от −20 °C до +55 °C. Монтаж может выполняться как на переднюю, так и на заднюю панель электрического щита при помощи винтового или шпилечного крепления.

Реле максимального тока РТ-84/1 широко используется в энергетике, промышленной автоматике и системах управления электроприводами. Устройство отличается надежностью, простотой эксплуатации и эффективной защитой электрических цепей.

Преимущества

Надежная защита электрических установок от перегрузок
Зависимая временная характеристика для точного срабатывания
Снижение времени реакции при увеличении тока
Универсальная работа в цепях переменного и постоянного тока
Возможность подключения дополнительных сигнальных контактов
Удобный монтаж в распределительных щитах и шкафах автоматики

Технические характеристики

5 часто задаваемых вопросов

1. Для чего используется реле РТ-84/1
   Реле применяется для защиты электрических цепей и оборудования от перегрузок и коротких замыканий

2. Какой принцип работы устройства
   Реле работает по зависимой временной характеристике, при которой время срабатывания уменьшается при увеличении тока

3. Где используется данное реле
   Оно применяется в энергетике, промышленной автоматике, системах защиты трансформаторов и электродвигателей

4. Какое напряжение цепей допускается
   Устройство может работать в цепях переменного и постоянного тока напряжением от 24 до 250 В

5. Можно ли подключить дополнительные сигнальные контакты
   Да, конструкция реле допускает подключение дополнительных контактов сигнализации
