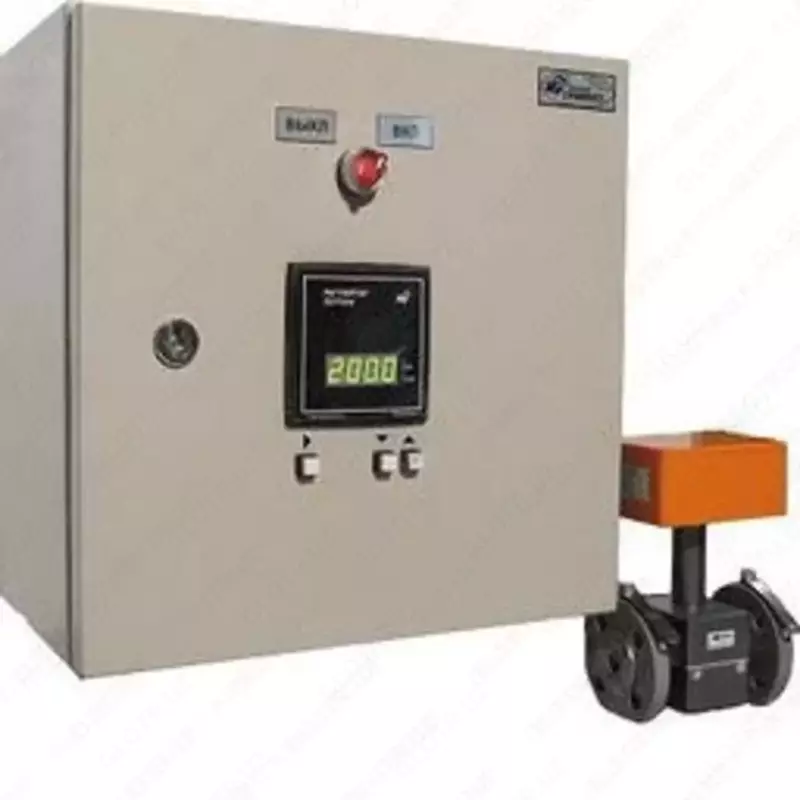

РЕГУЛЯТОР ПОТОКА ЭЛЕКТРОПРОВОДНОЙ ЖИДКОСТИ БОЛЬШОЙ ВЯЗКОСТИ Д2-2-1-1-2

НАЗНАЧЕНИЕ:



Регулятор предназначен для регулирования скорости потока электропроводной жидкости любой вязкости  в технологическом оборудовании.

ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ:

Регулятор конструктивно выполнен в виде шкафа 400х400х250 мм, с возможностью подключения расходомера и насоса, оборудованным 3-х фазным двигателем мощностью не более 750 Вт.

Диапазон величин расходов – от 4 до 200 л/ч с шагом 0.1 л/ч.

Регулятор может использоваться только при температуре окружающей среды от 0 до +50°С и относительной влажности не более 80%. при атмосферном давлении от 86 до 107 кПа, амплитуда вибраций при частоте 25 Гц не более 0,1 мм.

ОПИСАНИЕ И ПРИНЦИП РАБОТЫ:

Регулятор  представляет собой микропроцессорную систему автоматического регулирования расхода жидкости.

В процессе работы, ПО регулятора получает сигнал с расходомера, вычисляет мгновенный расход, сравнивает его с величиной уставки и формирует управляющий сигнал, подающийся на модуль контроллера привода, где в свою очередь формируются сигналы управления частотным преобразователем.

Для обеспечения корректной обработки переходных процессов, возникающих при резких изменениях режима работы, регулятор поддерживает несколько алгоритмов стабилизации скорости потока жидкости, в том числе с кратковременно разомкнутой петлей обратной связи.

Регулятор снабжен светодиодным семисегментным индикатором, отображающим величину уставки/мгновенный расход жидкости, индикатором режима работы и стабилизации скорости потока. Управление регулятором осуществляется с помощью кнопок "4","5","6". В состоянии останова на цифровом индикаторе отображается величина уставки, в состоянии работы - величина мгновенного расхода жидкости.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

1) Регулятор потока 1 шт.

2) Расходомер Мастерфлоу Ду=10мм 1 шт.

3) Паспорт 1 шт.
