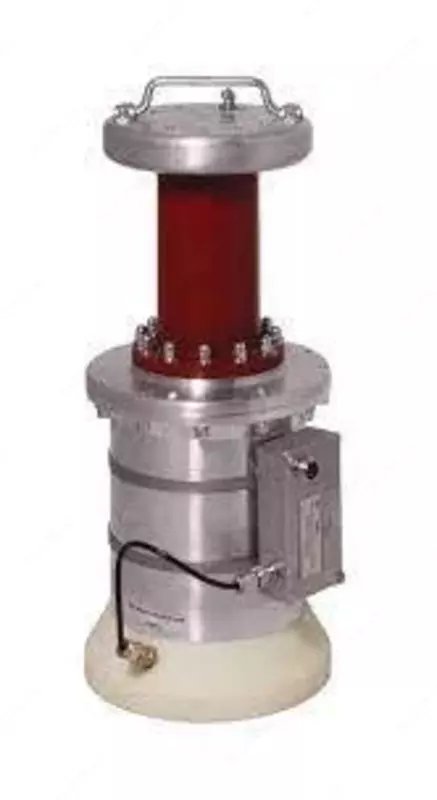

ПВЕ-35-2 — преобразователь напряжения высоковольтный емкостной (модель для поверки трехфазных ТН типа НАМИ и НАМИТ)

Описание преобразователя напряжения измерительного высоковольтного емкостного  ПВЕ-35-2:

ПВЕ-35-2 выпускается в двух модификациях: ПВЕ-35-2 класс точности 0.05 и ПВЕ-35-2 класс точности 0.1.

ПВЕ-35-2 предназначен для преобразования высоких напряжений переменного тока на входе в низкое напряжение на выходе с постоянным коэффициентом преобразования.

Область применения ПВЕ-35-2:

Поверка рабочих измерительных трансформаторов напряжения класса точности 0,2 и менее точных (при использовании в качестве эталонного средства измерений);

Измерения высокого напряжения.

Особенности работы преобразователя напряжения измерительного высоковольтного емкостного ПВЕ-35-2:

ПВЕ-35-2 состоит из двух блоков: блока первичного преобразователя ПП (газонаполненный конденсатор КИ с электронным модулем преобразователя ток-напряжение ПТН) и блока измерительного усилителя напряжения УИН.

Для междуфазного включения (6... 35 кВ) используются два ПП и блок дифференциального измерительного усилителя напряжения УИНД с двумя входами.

Высокое первичное напряжение подключается к высоковольтному электроду конденсатора. Переменный ток с конденсатора поступает на вход преобразователя ток-напряжение ПТН. Переменное напряжение с выхода ПТН поступает на быстродействующий усилитель напряжения, который повышает напряжение до номинального вторичного. Питание на ПТН поступает от усилителя УИН. ПВЕ в настройках не нуждается.

Технические характеристики преобразователя напряжения измерительного высоковольтного емкостного ПВЕ-35-2:

Параметр Значение

Диапазоны основных погрешностей измерения

Номинальное первичное напряжение, кВ 15, 35

Номинальное вторичное напряжение, В 100

Пределы допускаемой основной погрешности измерений

Класс точности 0,1 Напряжения, % ±0,1

Угловой, мин ±5

Класс точности 0,05 Напряжения, % ±0,05

Угловой, мин ±3

Диапазон измерения входного напряжения от 40 до 120 % от номинального

Дополнительная температурная погрешность в рабочих условиях применения не превышает 100 % от основной погрешности
