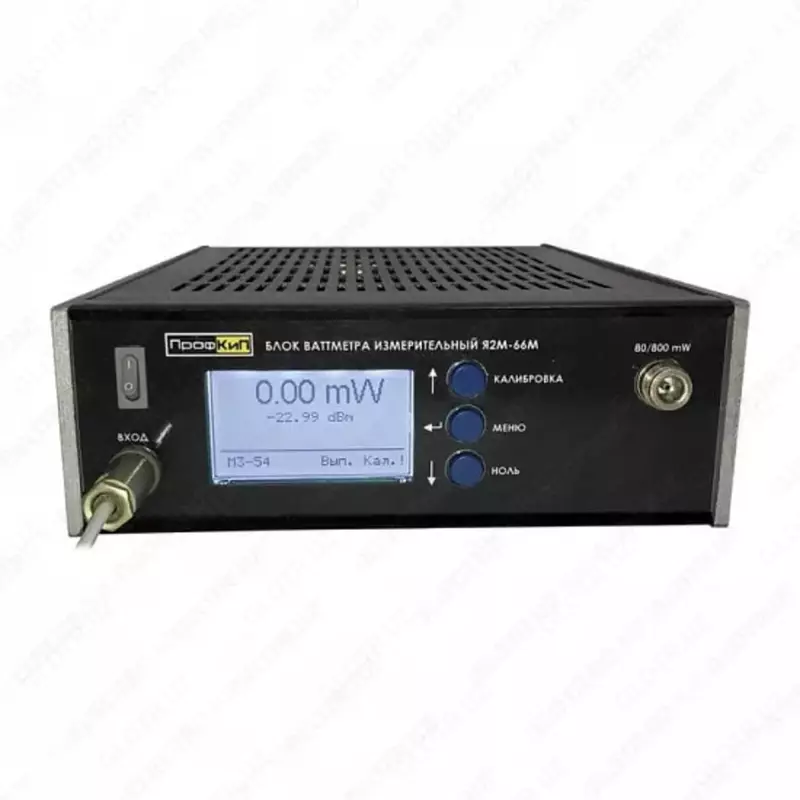

ПрофКиП М3-56 — ваттметр поглощаемой мощности

Ваттметр поглощаемой мощности ПрофКиП М3-56 предназначен для измерений среднего значения мощности непрерывных и импульсно-модулированных сигналов.

Описание ваттметра поглощаемой мощности ПрофКиП М3-56:

Принцип действия ваттметра основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе преобразователя приемного коаксиального (ППК) термоэлектродвижущей силы (термо-ЭДС), которая пропорциональна подведенной к нему мощности СВЧ сигнала. Конструктивно ваттметр поглощаемой мощности состоят из блока ваттметра измерительного ПрофКиП Я2М-66М (БИ) и ППК, подключаемого к БИ.

Ваттметр поглощаемой мощности ПрофКиП М3-56 выпускается в двух модификациях, отличающихся поставляемым в комплекте преобразователем приемным коаксильным:

- ПрофКиП М3-56 (Я2М-66М + ППК М3-56);

- ПрофКиП М3-56 (Я2М-66М + ППК М3-56/1).

Основные функции блока измерительного ПрофКип Я2М-66М:

Усиление напряжения постоянного тока с ППК и его преобразование в цифровую форму;

Выдача результатов измерений на экран и по сети Ethernet;

Формирование мощности калибровки 800 мкВт на переменном токе, 80 мВт и 800 мВт на постоянном токе.

Основные программные функции ПрофКип Я2М-66М:

«Аттенюатор»: при использовании аттенюатора для ослабления СВЧ сигнала БИ автоматически рассчитает уровень измеренной мощности (диапазон 0.01 дБ … 99.99 дБ).

«Скважность»: при измерениях импульсной мощности СВЧ сигналов с известной скважностью, БИ автоматически рассчитает уровень измеренной мощности. Результаты измерения будут соответствовать непрерывному СВЧ сигналу (диапазон 0.1% … 99.9%).

«Усреднение»: при измерении импульсных СВЧ сигналов с большим периодом следования импульсов показания прибора могут стать нестабильными. Для устранения этого БИ будет автоматически производить усреднение результатов измерения: 4 с, 8 с или 16 с. «Коэффициент»: частотный поправочный коэффициент Кк (диапазон 0.001 … 999.999).

Программное обеспечение ваттметра поглощаемой мощности ПрофКиП М3-56:

Программное обеспечение предназначено для работы с ваттметрами поглощаемой мощности ПрофКиП М3-56 не может быть использовано отдельно от измерительно-вычислительной платформы этих ваттметров. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Особенности ваттметра поглощаемой мощности ПрофКиП М3-56:

Суммарный диапазон рабочих частот: 0 ГГц … 17.85 ГГц;

Диапазон измерения мощности: 10 мВт … 20 Вт;

БИ выполнен на базе металлического несущего корпуса «Надел-75»;

Большой графический ЖК-дисплей;

Интуитивно понятное меню;

Измерение мощности в W и dBm;

Измерение напряжения (относительно синусоидального сигнала на эквивалентной нагрузке 50 Ом);

Относительные измерения dB и %;

Дистанционное управление (LAN).
