Предохранители ПН-2, ПК-10, ПК-6, ПНБ (Арт. - 5420)

Предохранители типов ПН-2, ПК-10, ПК-6 и ПНБ предназначены для защиты электрических цепей от токов короткого замыкания и длительных перегрузок в сетях переменного и постоянного тока. Данные изделия широко применяются в комплектных распределительных устройствах, шкафах управления, силовых щитах и другом электрооборудовании промышленного и энергетического назначения.

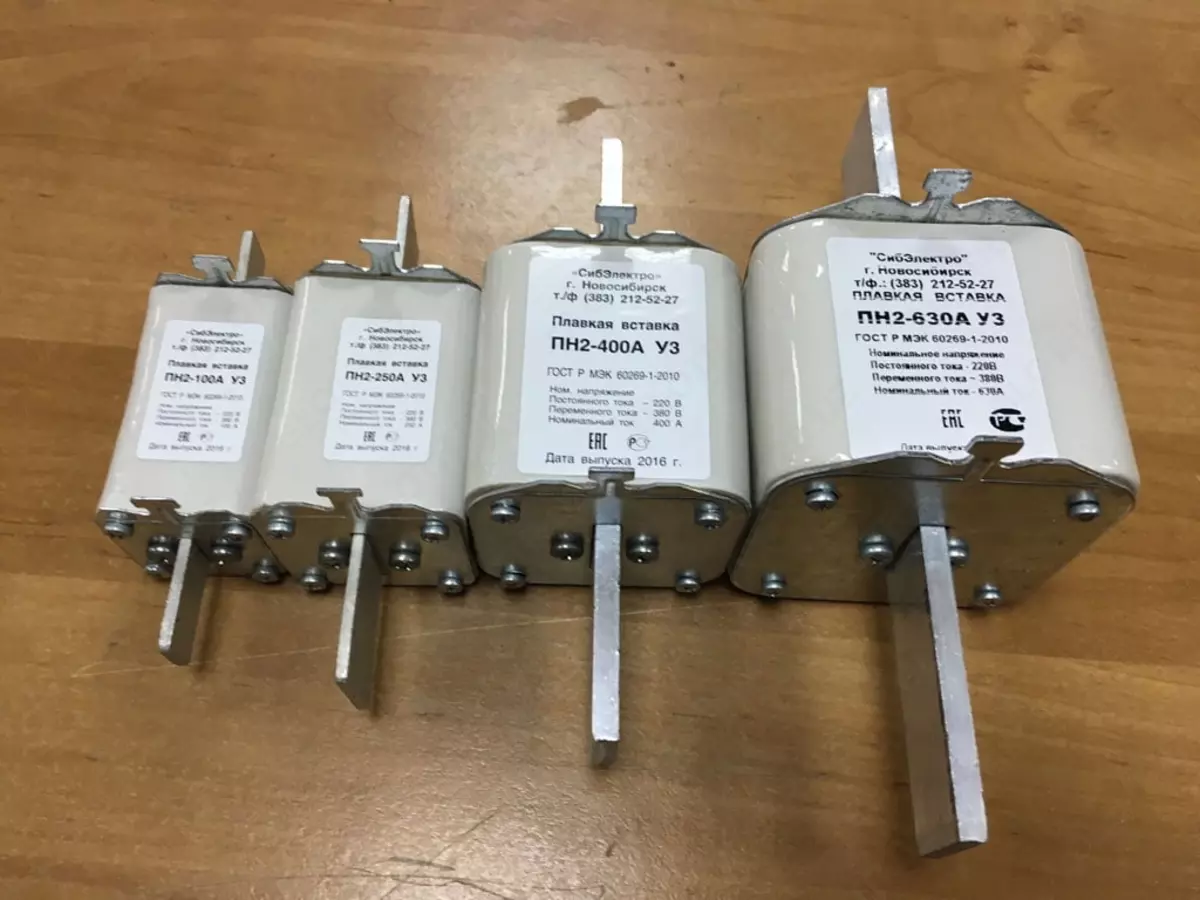

Конструктивно предохранитель состоит из основания с контактами и сменной плавкой вставки. Плавкая вставка выполнена в виде керамического корпуса с торцевыми крышками и медными выводами, которые устанавливаются в контакты основания. Внутреннее пространство корпуса заполнено кварцевым песком, внутри которого расположены один или несколько плавких элементов. Количество и сечение плавких элементов определяют номинальный ток предохранителя.

При превышении номинального тока в цепи происходит нагрев плавких элементов. Специальные наплавки из олова на поверхности элементов ускоряют процесс плавления, обеспечивая точное срабатывание защиты и снижение потерь мощности. После расплавления элементов возникающая электрическая дуга эффективно гасится кварцевым наполнителем, в результате чего аварийная цепь надежно размыкается.

Предохранители рассчитаны на эксплуатацию в широком диапазоне температур и отличаются высокой отключающей способностью, что делает их надежным элементом защиты электроустановок.

Преимущества

Надежная защита от коротких замыканий и перегрузок
Высокая отключающая способность до 100 кА
Стабильные защитные характеристики благодаря кварцевому наполнителю
Сменная плавкая вставка для быстрого восстановления работоспособности
Широкий температурный диапазон эксплуатации

Технические характеристики

5 часто задаваемых вопросов

1. В чем основное назначение предохранителей ПН и ПК
   Они предназначены для защиты электрических цепей от аварийных токов и перегрузок

2. Можно ли заменить плавкую вставку после срабатывания
   Да, плавкая вставка является сменным элементом и легко заменяется

3. Для каких сетей подходят данные предохранители
   Они применяются в сетях переменного и постоянного тока

4. Как происходит гашение электрической дуги
   Дуга гасится кварцевым песком, заполняющим корпус плавкой вставки

5. В каких условиях допускается эксплуатация
   Предохранители рассчитаны на работу при температуре от -60 до +40 °C
