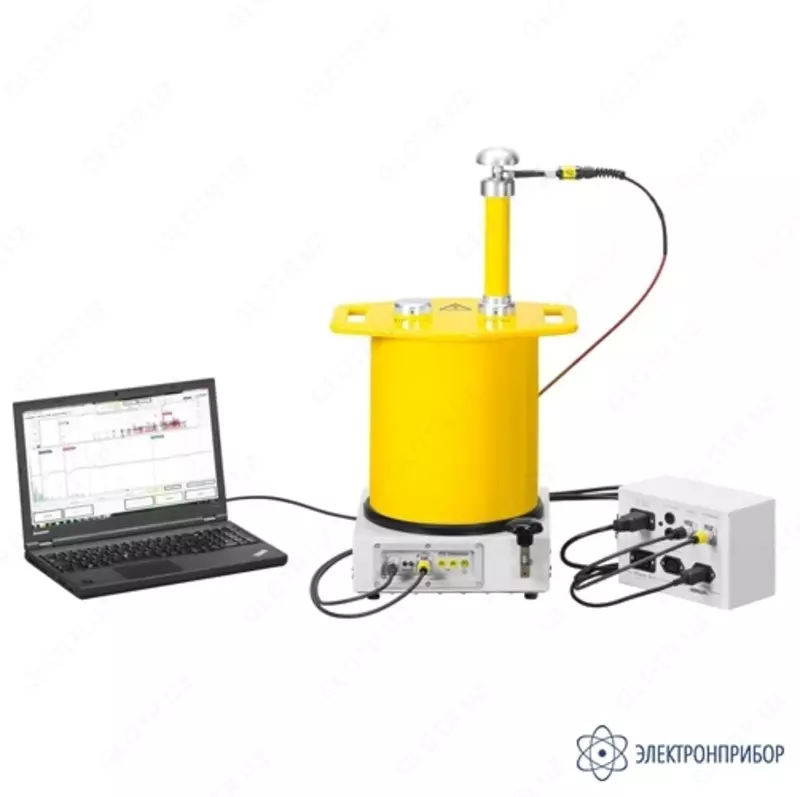

PD-TaD 62 — портативная система диагностики ЧР

Назначение портативной системы диагностики ЧР PD-TaD 62:

Переносная диагностическая система PD-TaD 62 в сочетании с генератором VLF предназначена для:

Диагностики и локализации частичных разрядов в изоляции кабеля, муфтах и концевых муфтах;

Одновременного измерения частичных разрядов и коэффициента диэлектрических потерь;

Испытания СНЧ с одновременным измерением частичных разрядов;

Регистрации и локализации активности частичных разрядов в изоляции кабеля;

Оптимизированного испытания установленным напряжением с сокращением длительности испытания для кабеля в хорошем состоянии;

Более эффективного обнаружения скрытых повреждений (например влажных муфт) благодаря выявлению проблемных мест и одновременному мониторингу значений тангенса дельта и активности ЧР;

Комплексного испытания MWT: испытания СНЧ с одновременным измерением частичных разрядов и коэффициента диэлектрических потерь.

Функциональные особенности портативной системы диагностики ЧР PD-TaD 62:

PD-TaD 62 объединяет в себе два эффективных и проверенных метода оценки состояния кабелей среднего напряжения и кабельных аксессуаров. Прибор позволяет провести комплексный анализ кабеля, обнаружить и локализовать слабые места посредством измерения ЧР и оценить старение диэлектрика на основе значений коэффициента рассеяния;

Возможность одновременного измерения коэффициента частичного разряда и рассеяния экономит время и повышает эффективность при проверке всей кабельной сети. Одновременный мониторинг значений tan δ и активности PD также помогает обнаруживать скрытые дефекты (например, влажные суставы);

Легкий, прочный и портативный PD-TaD идеально подходит для мобильного использования в полевых условиях. Устройство и аксессуары удобно перевозить в прочных кейсах.

Технические характеристики портативной системы диагностики ЧР PD-TaD 62:

Параметр Значение

PD-TaD 62

Высоковольтный блок связи:

Входное напряжение 44 кВдейств./62 кВпик.

Емкость конденсатора связи 10 нФ

Детектор ЧР:

Обеспечение питанием и передача данных через блок питания Power Box (технология Power over Ethernet)

Усиление сигнала 0 – 75 дБ

Вид защиты IP54

Габариты (Ш x В x Г) приблизительно 410 x 463 x 369 мм

включая ВЧ-фильтр приблизительно 410 x 668 x 369 мм

Вес приблизительно 17 кг

включая ВЧ-фильтр приблизительно 17,5 кг

Калибратор CAL1B

Электрический заряд (импульсы) 0,1 / 0,2 / 0,5 / 1 / 2 / 5 / 10 нКл

Питание 9-вольтная батарея типа «крона», DIN/МЭК 6F22

Программное обеспечение системы BAUR

Пользовательский интерфейс на 23 языках

Подробная информация в техническом паспорте системного ПО BAUR (для измерения ЧР)

Локализация частичных разрядов

Теоретический диапазон измерения 10 – 12 800 м (при v/2 = 80 м/мкс)

Скорость распространения сигнала 50 – 120 м/мкс

Частота дискретизации 100 Мсэмплов/с (10 нс)

Диапазон измерения ЧР 1 пКл – 100 нКл

Точность приблизительно 1% длины кабеля

Разрешение 0,1 пКл / 0,1 м

Измерение коэффициента диэлектрических потерь и MWT

Автоматическая регистрация и компенсация токов утечки интегрирована
