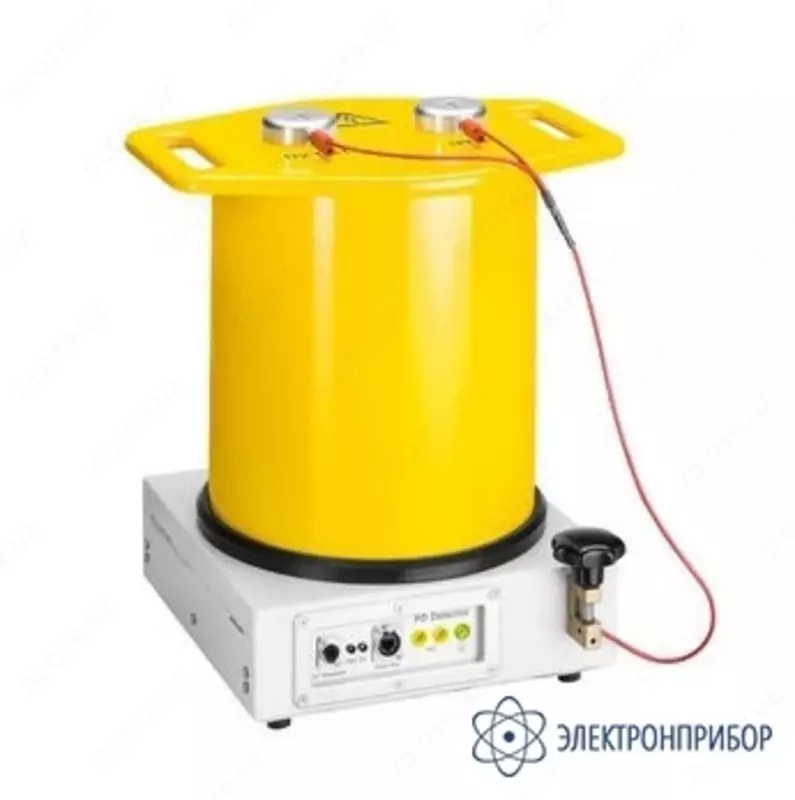

PD-TaD 60 — система диагностики кабелей методом локализации частичных разрядов

Назначение системы диагностики кабелей методом локализации частичных разрядов PD-TaD 60:

Портативная система диагностики ЧР PD-TaD 60 в сочетании с СНЧ-генератором предназначена для диагностики кабелей, кабельных муфт методом измерения уровня частичных разрядов на частоте 0,1 Гц и измерения коэффициента диэлектрических потерь (одновременно с измерением частичных разрядов). Измерения коэффициента диэлектрических потерь проводится только при наличии данной функции в СНЧ-установке, таких как FRIDA TD или VIOLA TD.

Прибор PD-TaD 60 очень компактный, при этом, в нем совмещены два наиболее эффективных и доказавших свою надежность метода оценки степени старения кабелей низкого и среднего напряжения и кабельной арматуры. Видимость кабеля на 360° позволяет получить исчерпывающую картину в ходе одного испытания: раннее обнаружение и локализация проблемных мест с помощью измерения ЧР, дополненные оценкой диэлектрического старения на базе значений коэффициента диэлектрических потерь.

Возможность одновременного проведения измерения ЧР и коэффициента диэлектрических потерь дает значительную экономию времени и позволяет более эффективно выполнять испытание всей кабельной сети. Кроме того, одновременный мониторинг значений тангенса дельта и активности ЧР позволяет обнаруживать скрытые дефекты (например, при проникновении воды в муфты).

Прибор PD-TaD 60 легкий и очень прочный, он идеально подходит для работы в полевых условиях. Комплектующие и соединительный кабель размещены в прочном транспортировочном кейсе, удобном для переноски.

Возможности системы диагностики кабелей методом локализации частичных разрядов PD-TaD 60 c установками FRIDA TD и VIOLA TD:

Оценка диэлектрического состояния изоляции, регистрация ЧР;

Поиск дефектов кабельной изоляции;

Оптимизированное испытание установленным напряжением с сокращением длительности;

испытания для кабеля в хорошем состоянии;

Сокращение длительности измерения благодаря одновременному измерению тангенса;

Дельта и на ЧР;

Более эффективное обнаружение скрытых повреждений (например влажных муфт) благодаря одновременному мониторингу значений тангенса дельта и активности ЧР.

Технические характеристики системы диагностики кабелей методом локализации частичных разрядов PD-TaD 60:

Параметр Значение

Высоковольтный блок связи + детектор ЧР

Входное напряжение 42,5 кВ дейст/60 кВ пик

Емкость конденсатора связи 8 нФ

Габаритные размеры не более 400 х 330 х 330мм

Масса не более 18 кг

Калибратор CAL1B

Импульсный заряд 0,1 / 0,2 / 0,5 / 1 / 2 / 5 / 10 нКл

Питание 9-вольтная батарея типа «крона», DIN/МЭК 6F22

Локализация частичных разрядов

Теоретический диапазон измерений 10 … 12800 м (80 м/мкс)

Скорость распространения 50-120 м/мсек

Частота квантования 100 МГц

Диапазон измерения 1 пКл – 100 нКл

Приведенная погрешность определения места ЧР в рабочих условиях 1% длины кабеля

Разрешение ±0,1 пКл/ ± 0,1 м
