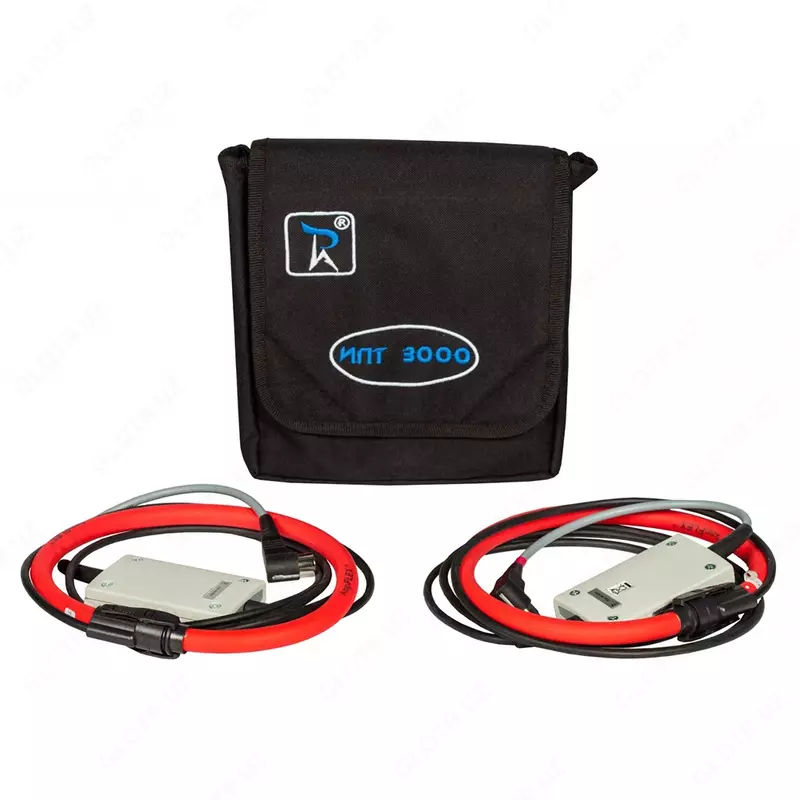

ПАРМА ВАФ-А(М) 2-2-2-2 — вольтамперфазометр (двумя токоизмерительными клещами на 300А, двумя гибкими клещами Ampflex на 3000А и расширенным комплектом измери
В наличии Код: P-0923082Описание
| Параметр | Значение | |||
| Предельное значение напряжения, которое может быть показано на дисплее |
не менее 600 В. | |||
| ВАФ, при необходимости использования осуществляет измерение силы переменного тока |
до 3000 А с относительной погрешностью не более 2 % | |||
| В качестве дискретного сигнала может быть использован сигнал напряжения переменного тока |
от 30 до 460 В. | |||
| Входное сопротивление каналов напряжения | не менее 1 МОм. | |||
| ВАФ выдерживает перегрузку в течение 1 минуты по напряжению | 2•Uк где Uк – конечное значение диапазона измеряемого напряжения. |
|||
| ВАФ в комплекте с ИПТ 10 выдерживает перегрузку в течение 1 минуты по току |
1,5•Iк где Iк – конечное значение диапазона измеряемой силы тока. |
|||
| ВАФ в комплекте с ИПТ 300 и ИПТ 3000 выдерживает перегрузку по току в течение 1 с | 1,5•Iк где Iк – конечное значение диапазона измеряемой силы тока |
|||
| Окно магнитопровода ИПТ (клещей). | ||||
| Параметр | Ед. изм. |
Диапазон измерения |
Пределы допускаемой погрешности измерения |
Примечание |
| Напряжение постоянного тока | В | от 0,3 до 460,0 | Δ=±(0,005∙Х+0,4) | – |
| Действующее значение напряжения переменного тока |
В | от 2 до 460,0 | Δ=±(0,005∙Х+0,4) | – |
| Частота измеряемого напряжения |
Гц | от 45 до 55 | Δ=±0,4 | – |
| Частота измеряемой силы тока |
Гц | от 45 до 55 | Δ=±0,4 | – |
| Действующее значение силы переменного тока | ||||
| При использовании ИПТ10 | А | от 0,1 до 10 | Δ=±(0,008∙Х+0,01) | – |
| При использовании ИПТ300 | А | от 10 до 300 | Δ=±(0,02∙Х+1) | – |
| При использовании ИПТ3000 | А | от 5 до 300 | Δ=±3,0 | – |
| от 300 до 1000 | Δ=±1,5 | – | ||
| Углы сдвига фаз | ||||
| Между напряжением и напряжением | градус | ± 180 | Δ=±3,61) | – |
| Между током и током | градус | ± 180 | Δ=±3,62) | – |
| Δ=±10,03) | – | |||
| Между током и напряжением (φIU) | градус | ± 180 | Δ=±3,62) | – |
| Δ=±8,03) | – | |||
| Между напряжением и током (φUI) и (φ) | градус | ± 180 | Δ=±3,62) | – |
| Δ=±8,03) | – | |||
| Активная мощность | ||||
| При использовании ИПТ 10 | кВт | от 0,002 до 4,6 | Δ=±(0,025∙Х+0,01) | при cos φ (0,5 ≥ φ ≥ 1) |
| При использовании ИПТ 300 | кВт | от 0,15 до 138,0 | Δ=±(0,035∙Х+0,5) | |
| При использовании ИПТ 3000 | кВт | от 0,075 до 138,0 | Δ=±(0,025∙Х+0,5) | |
| от 4,5 до 460,0 | Δ=±(0,03∙Х+3) | |||
| При использовании ИПТ 10 | квар | от 0,002 до 4,6 | Δ=±(0,025∙Х+0,01) | |
| При использовании ИПТ 300 | квар | от 0,15 до 138,0 | Δ=±(0,035∙Х+0,5) | |
| При использовании ИПТ 3000 | квар | от 0,075 до 138,0 | Δ=±(0,025∙Х+0,5) | |
| от 4,5 до 460,0 | Δ=±(0,03∙Х+3) | |||
| Полная мощность | ||||
| При использовании ИПТ 10 | кВ∙А | от 0,002 до 4,6 | Δ=±(0,01∙Х+0,01) | – |
| При использовании ИПТ 300 | кВ∙А | от 0,15 до 138,0 | Δ=±(0,02∙Х+0,3) | – |
| При использовании ИПТ 3000 | кВ∙А | от 0,075 до 138,0 | Δ=±(0,025∙Х+0,035) | – |
| от 4,5 до 460,0 | Δ=±(0,025∙Х+1,5) | – | ||
| Параметр | Значение | |
| Нормальные условия применения ВАФ по ГОСТ 22261 | Температура окружающего воздуха | плюс 20 °С |
| Допускаемое отклонение температуры окружающего воздуха | ±5 °С | |
| Относительная влажность воздуха | от 30 до 80 % | |
| Атмосферное давление | от 84 до 106 кПа | |
| Рабочие условия применения в части климатических воздействий соответствуют требованиям группы 4 по ГОСТ 22261 при следующих рабочих условиях применения | Температура окружающего воздуха | от минус 20 до плюс 55 °С |
| Относительная влажность воздуха | 90 % при 30 °С | |
| Атмосферное давление | от 84 до 106,7 кПа. | |
| По условиям транспортирования ВАФ соответствует требовани- ям, предъявляемым к группе 4, по ГОСТ 22261 при следующих предельных условиях транспортирования | Температура окружающего воздуха | от минус 25 до плюс 55 °С |
| Относительная влажность воздуха | 90 % при 30 °С | |
| Атмосферное давление | от 84 до 106,7 кПа. | |
Диапазоны измерений с допускаемыми погрешностями вольтамперфазометра Парма ВАФ-А(М)
| Параметр | Ед. изм. |
Диапазон измерения |
Пределы допускаемой погрешности измерения |
Примечание |
| Напряжение постоянного тока | В | от 0,3 до 460,0 | Δ=±(0,005∙Х+0,4) | – |
| Действующее значение напряжения переменного тока |
В | от 2 до 460,0 | Δ=±(0,005∙Х+0,4) | – |
| Частота измеряемого напряжения |
Гц | от 45 до 55 | Δ=±0,4 | – |
| Частота измеряемой силы тока |
Гц | от 45 до 55 | Δ=±0,4 | – |
| Действующее значение силы переменного тока | ||||
| При использовании ИПТ10 | А | от 0,1 до 10 | Δ=±(0,008∙Х+0,01) | – |
| При использовании ИПТ300 | А | от 10 до 300 | Δ=±(0,02∙Х+1) | – |
| При использовании ИПТ3000 | А | от 5 до 300 | Δ=±3,0 | – |
| от 300 до 1000 | Δ=±1,5 | – | ||
| Углы сдвига фаз | ||||
| Между напряжением и напряжением | градус | ± 180 | Δ=±3,61) | – |
| Между током и током | градус | ± 180 | Δ=±3,62) | – |
| Δ=±10,03) | – | |||
| Между током и напряжением (φIU) | градус | ± 180 | Δ=±3,62) | – |
| Δ=±8,03) | – | |||
| Между напряжением и током (φUI) и (φ) | градус | ± 180 | Δ=±3,62) | – |
| Δ=±8,03) | – | |||
| Активная мощность | ||||
| При использовании ИПТ 10 | кВт | от 0,002 до 4,6 | Δ=±(0,025∙Х+0,01) | при cos φ (0,5 ≥ φ ≥ 1) |
| При использовании ИПТ 300 | кВт | от 0,15 до 138,0 | Δ=±(0,035∙Х+0,5) | |
| При использовании ИПТ 3000 | кВт | от 0,075 до 138,0 | Δ=±(0,025∙Х+0,5) | |
| от 4,5 до 460,0 | Δ=±(0,03∙Х+3) | |||
| При использовании ИПТ 10 | квар | от 0,002 до 4,6 | Δ=±(0,025∙Х+0,01) | |
| При использовании ИПТ 300 | квар | от 0,15 до 138,0 | Δ=±(0,035∙Х+0,5) | |
| При использовании ИПТ 3000 | квар | от 0,075 до 138,0 | Δ=±(0,025∙Х+0,5) | |
| от 4,5 до 460,0 | Δ=±(0,03∙Х+3) | |||
| Полная мощность | ||||
| При использовании ИПТ 10 | кВ∙А | от 0,002 до 4,6 | Δ=±(0,01∙Х+0,01) | – |
| При использовании ИПТ 300 | кВ∙А | от 0,15 до 138,0 | Δ=±(0,02∙Х+0,3) | – |
| При использовании ИПТ 3000 | кВ∙А | от 0,075 до 138,0 | Δ=±(0,025∙Х+0,035) | – |
| от 4,5 до 460,0 | Δ=±(0,025∙Х+1,5) | – | ||
| где – Х – измеренное значение напряжения, силы тока ,активной, реактивной и полной мощности 1) При действующем значении напряжения переменного тока не менее 30 В 2) При действующем значении силы переменного тока не менее 100 мА для ИПТ 10, не менее 5 А (предел 300 А) и не менее 300 А (предел 3000 А) для ИПТ 3000 и действующем значении напряжения переменного тока не менее 30 В 3) При действующем значении силы переменного тока не менее 10 А для ИПИТ300 и действующем значении напряжения переменного тока не менее 30 В |
||||
| Параметр | Значение | |
