Н4-11/1 — калибратор универсальный

Назначение калибратора универсального Н4-11/1:

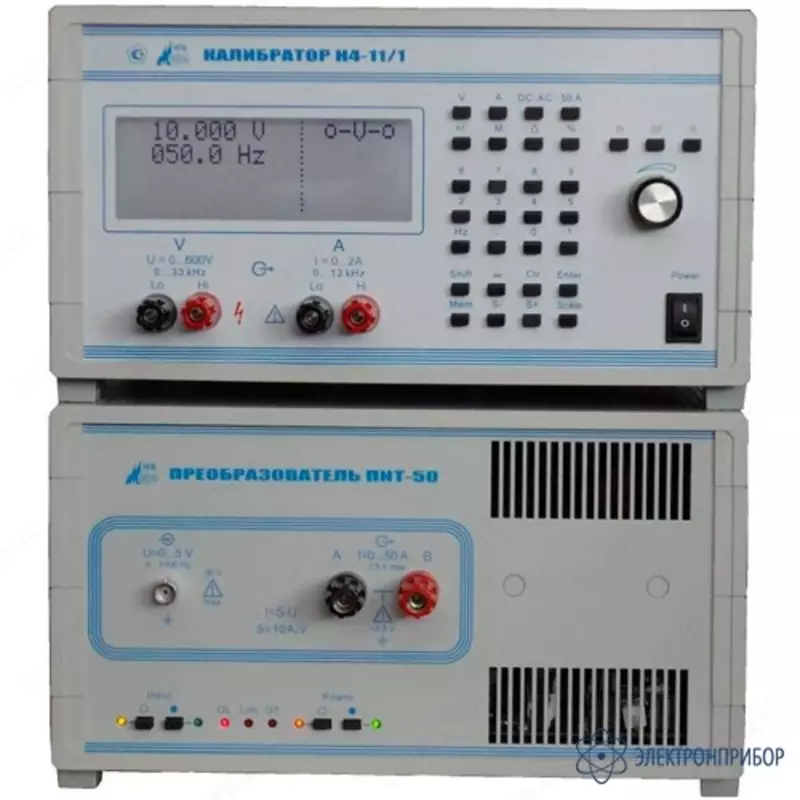

Калибратор универсальный Н4-11/1 предназначен для калибровки (поверки) электроизмерительных приборов (стрелочных), в том числе на месте их установки за счет высокой мобильности прибора и малого времени установления рабочего режима.

Калибратор Н4-11/1 обеспечивает воспроизведение напряжения до 600 В и силы тока до 2 А. С блоком преобразователя ПНТ-50 (может входить в комплект) калибратор обеспечивает воспроизведение силы постоянного и переменного тока до 50 А.

Описание калибратора универсального Н4-11/1:

Прибор обеспечивает:

Установку выходного уровня и частоты посредством клавиатуры;

Визуальную индикацию значений и частоты выходного параметра, полярности, размерности показаний, состояния прибора, отказов и ошибок;

Автоматический выбор пределов воспроизведения;

Плавное регулирование выходного напряжения, тока и частоты с индикацией абсолютного и относительного отклонения выходного уровня;

Вычисление абсолютной, относительной и приведенной погрешности проверяемого прибора;

Полную цифровую калибровку.

Прибор имеет последовательный интерфейс RS-232C. Интерфейс обеспечивает установку выходного уровня и частоты, переключение режимов работы.

Воспроизведение обеспечивает сигналов (напряжения и силы тока) с параметрами железнодорожной сигнализации.

Технические характеристики калибратора универсального Н4-11/1:

Параметр Значение

Диапазон и основная погрешность в режиме воспроизведения напряжения постоянного тока

Предел Uп 0,2 В 2 В 20 В 150 В 600 В

Диапазон воспроизведения в значениях устанавливаемой шкалы, В 0,00100 – 0,20009 0,2001 – 2,0009 02,001 – 20,009 020,01 – 150,09 150,1 – 625,0

Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от U + % от Uп) на частоте 10 –20 Гц, не более 0,3 + 0,1 0,3 + 0,02 0,3 + 0,02 0,3 + 0,02 -

Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от U + % от Uп) на частоте 20 –40 Гц, не более 0,2 + 0,1 0,2 + 0,02 0,2 + 0,015 0,2 + 0,02 0,3 + 0,1*

Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от U + % от Uп) на частоте 0,04 –1,2 кГц, не более 0,2 + 0,1 0,1 + 0,02 0,1 + 0,015 0,1 + 0,02 0,3 + 0,1

Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от U + % от Uп) на частоте 1,2 –10 кГц, не более 0,2 + 0,1 0,2 + 0,02 0,2 + 0,02 0,2 + 0,02 -

Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от U + % от Uп) на частоте 10 –20 кГц, не более 0,3+ 0,1 0,3 + 0,03 0,3 + 0,03 0,3 + 0,03 -

Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от U + % от Uп) на частоте 10 –20 кГц, не более 0,5+ 0,1 0,5 + 0,05 0,5 + 0,05 0,5 + 0,05 -

* - в диапазоне воспроизведения 150,1 – 330 В на частотах ниже 32 Гц

Диапазон и основная погрешность в режиме воспроизведения силы постоянного тока

Предел Iп 20 мА 200 мА 2000 мА 20 А* 50 А*

Диапазон воспроизведения в значениях устанавливаемой шкалы ±(00.000 – 20.009) мА ±(02.001– 200.09) мА ±(0200.01 – 2000.9) мА ±(02.001 – 20.009) А ±(20.01 – 52.50) А

Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от I + % от Iп), не более 0,1 + 0,01 0,1 + 0,01 0,1 + 0,01 0,25 + 0,025 0,25 + 0,1

I - установленное значение тока, Iп – конечное значение предела;

f – коэффициент, численно равный установленной частоте в килогерцах;

* Воспроизведение с помощью преобразователя ПНТ-50

Диапазон и основная погрешность в режиме воспроизведения силы переменного тока

Предел Iп 20 мА 200 мА 2000 мА 20 А* 50 А*

Диапазон воспроизведения в значениях устанавливаемой шкалы 00.100 – 20.009 мА 02.001 – 200.09 мА 02.001 – 20.009 мА 02.001 – 20.009 мА 20.01 – 52.50 мА

Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от I + % от Iп) на частоте 10 –20 Гц, не более 0,3 + 0,05 0,3 + 0,05 0,3 + 0,05 0,4 + 0,05 0,4 + 0,1

Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от I + % от Iп) на частоте 20 –1200 Гц, не более 0,2 + 0,03 0,2 + 0,03 0,2 + 0,03 0,25 + 0,03 + 1,5 х f 0,25 + 0,1 + 1,5 х f
