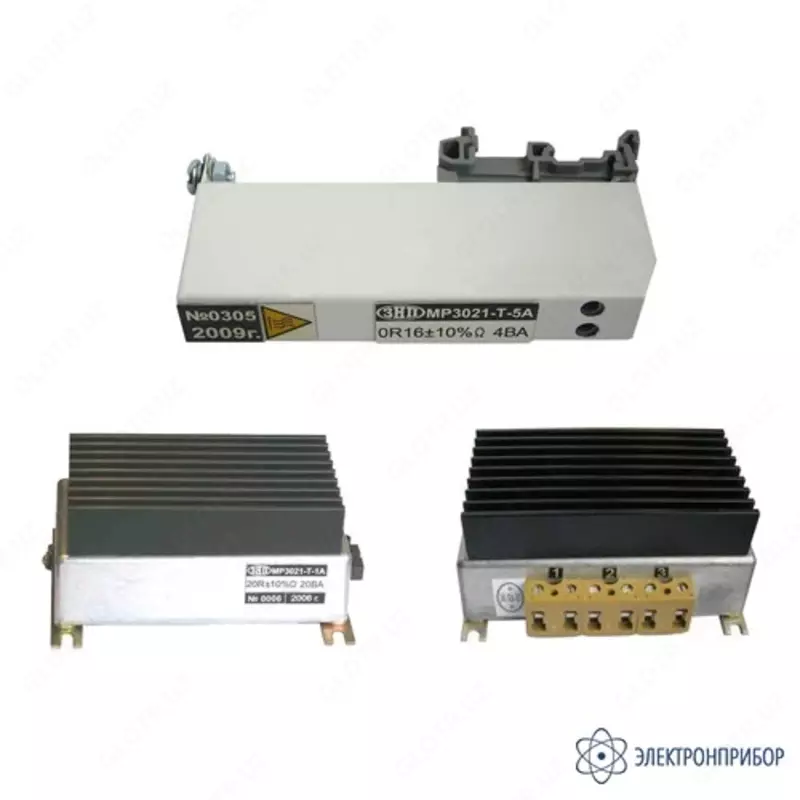

МР3021-Т — догрузочный резистор для трансформатора тока

Описание догрузочного резистора для трансформаторов тока MP3021-T:

Догрузочные резисторы для трансформатора тока MP3021-T выпускаются по ТУ 6199-022-16851585-2005, сертификат соответствия РОСС RU.АЯ24.Н32346. Предназначены для догрузки измерительных трансформаторов тока с номинальными токами выходных обмоток 1 А и 5 А. Данные резисторы не вызывают дополнительной угловой погрешности. Изготавливаются в 1 и 3 фазном исполнении.

По заказу могут быть изготовлены резисторы с другими значениями мощности, но не более 30 ВА на фазу. Крепление догрузочных резисторов мощностью до 5 ВА предусмотрено на DIN–рейку шириной 35 мм, свыше 5 ВА - винтами.

Пример обозначения догрузочного резистора для трансформатора тока (Т) с номинальным током 1 А и мощностью 5 ВА:

для однофазных - МР3021-Т-1А-5ВА,

для трехфазных - МР3021-Т-1А-(3х5)ВА.

Технические характеристики догрузочного резистора для трансформаторов тока MP3021-T:

Параметр Значение

Перегрузочная способность Однократные перегрузки 30 IНом в течение 1 сек;

По спецзаказу до 60 IНом в течение 1 сек в увеличенных корпусах

Циклические воздействия 30 IНом, два импульса длительностью 1 сек с перерывом в 2 сек

Допускаемая погрешность номинального значения рассеиваемой мощности ± 10 %

Максимальный непрерывный ток 1,2 IНом

Рабочий диапазон температур от -40 до +60°С

Относительная влажность до 90% при температуре 25°С
