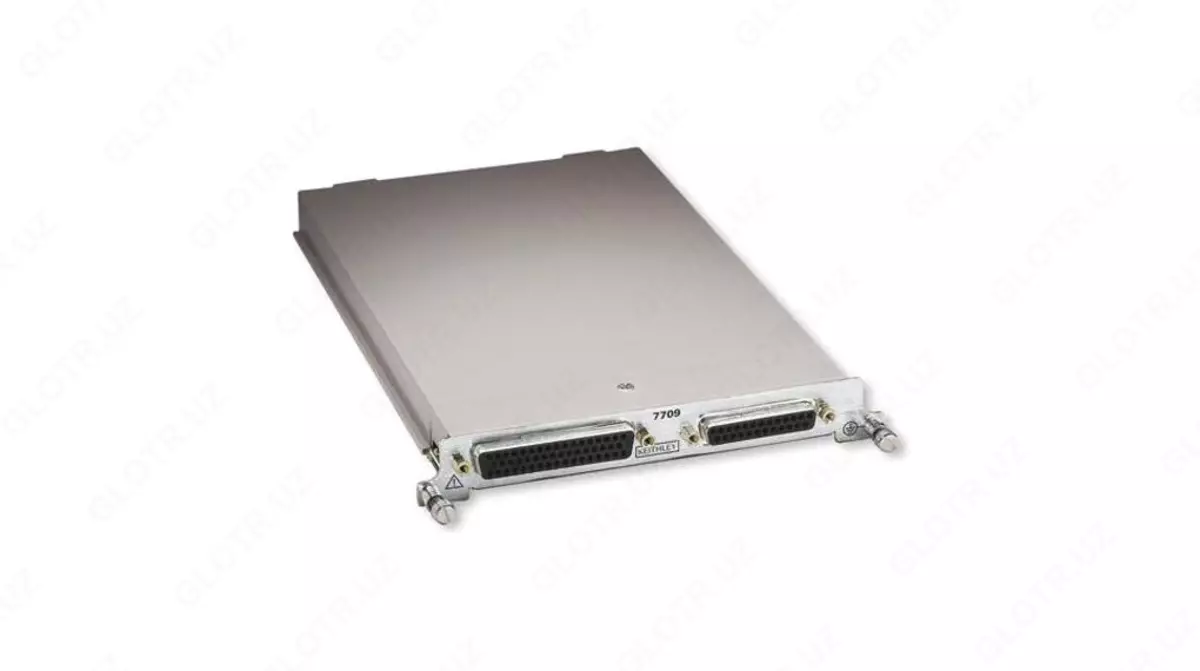

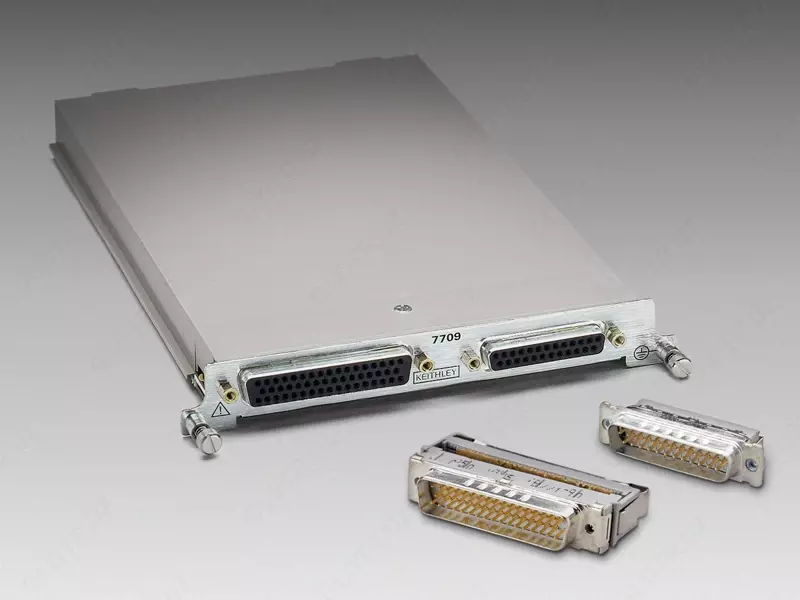

Модуль матричного коммутатора -- 7709.

Модуль матричного коммутатора 7709 предназначен для построения и расширения матричных коммутационных систем, используемых для маршрутизации сигналов между несколькими входами и выходами. Устройство применяется в измерительных комплексах, автоматизированных системах тестирования, лабораторных стендах, телекоммуникационном и промышленном оборудовании, где требуется гибкое и надёжное управление соединениями.

Модуль 7709 обеспечивает программно управляемую коммутацию каналов, что позволяет быстро изменять конфигурацию соединений без физического переподключения кабелей. Это существенно сокращает время настройки, повышает точность измерений и снижает вероятность ошибок оператора.

Матричные коммутаторы на базе модуля 7709 широко используются в системах АСУ ТП, метрологических лабораториях, испытательных центрах, при разработке и сертификации электронной аппаратуры. Модуль может работать в составе многомодульной системы, расширяя количество каналов и функциональные возможности оборудования.

Конструкция модуля рассчитана на длительную эксплуатацию в профессиональной среде. Он обеспечивает стабильные электрические характеристики, надёжность коммутации и совместимость с управляющими контроллерами и измерительными приборами.

Назначение и области применения

Модуль матричного коммутатора 7709 применяется для:

• маршрутизации сигналов между несколькими входами и выходами;

• построения автоматизированных измерительных систем;

• коммутации аналоговых и цифровых сигналов;

• организации тестовых и лабораторных стендов;

• расширения возможностей измерительного оборудования;

• автоматизации процессов измерения и контроля.

Используется:

• в метрологических и испытательных лабораториях;

• в автоматизированных тестовых системах;

• в телекоммуникационных комплексах;

• в промышленной автоматике;

• в научно-исследовательских и учебных центрах;

• при разработке и отладке электроники.

Принцип работы

Модуль 7709 выполняет коммутацию сигналов по матричному принципу, при котором любой вход может быть подключён к любому выходу по команде системы управления. Управление осуществляется программно или через контроллер, что обеспечивает высокую гибкость конфигурации и возможность автоматического переключения каналов в заданной последовательности.

Основные преимущества

• гибкая матричная коммутация сигналов;

• программное управление соединениями;

• сокращение времени настройки измерительных систем;

• высокая надёжность и стабильность параметров;

• возможность масштабирования системы;

• совместимость с автоматизированными комплексами;

• профессиональное исполнение для длительной эксплуатации;

• снижение человеческого фактора при измерениях.

1. Для чего используется модуль 7709?
   Для матричной коммутации и маршрутизации сигналов в автоматизированных системах.

2. Можно ли использовать модуль в лабораторных стендах?
   Да, он широко применяется в лабораторных и испытательных установках.

3. Поддерживает ли модуль автоматическое управление?
   Да, управление осуществляется программно или через контроллер.

4. Можно ли расширять систему с помощью нескольких модулей?
   Да, модуль предназначен для работы в многомодульных системах.

5. Какие сигналы можно коммутировать?
   В зависимости от конфигурации — аналоговые и цифровые сигналы.
