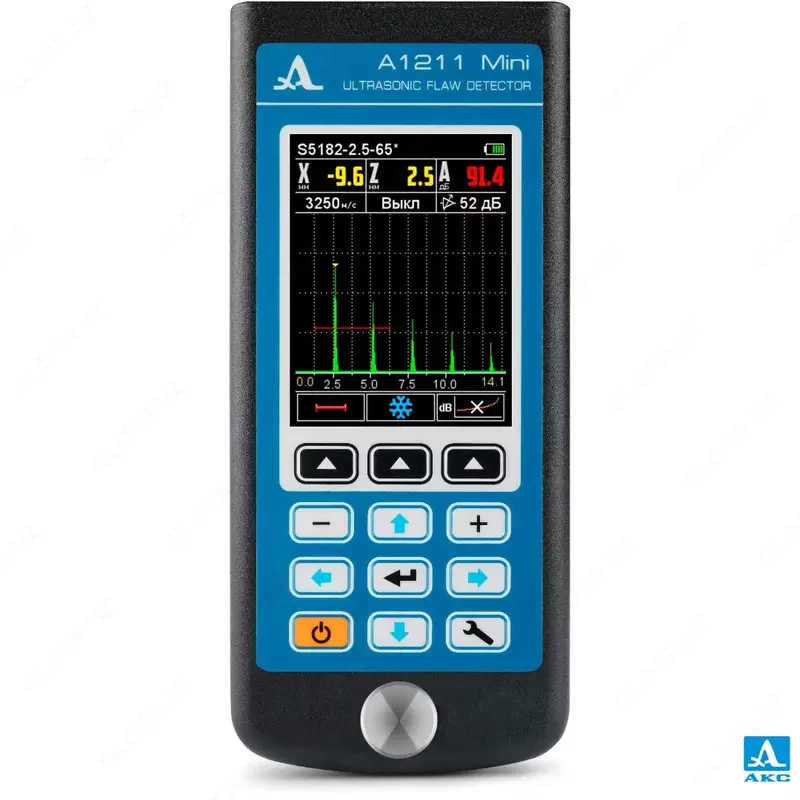

Миниатюрный ультразвуковой дефектоскоп А1211 Mini
-
Принцип проверки
-
Диапазон устанавливаемых скоростей ультразвука1 000 – 14 999 м/с
-
Номинальные рабочие частоты ультразвука0.5 – 15 МГц
-
Диапазон перестройки усиленияот 0 до 80 дБ
-
Диапазон измерения глубины залегания дефекта(по стали) с прямыми преобразователями2
-
с преобразователем S3568 2.5A0D10CLот 7 до 900 мм
-
с преобразователем D1771 4.0A0D12CLот 2 до 450 мм
-
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектас прямым преобразователем (H – измеряемая глубина) ±(0,03H+1) мм
-
Диапазоны измерений глубины залегания дефекта (по стали) с наклонными преобразователями:S5182 2.5А65D12CS от 2 до 200 мм, S5096 5.0А70D6CS от 2 до 90 мм
-
Пределы допускаемых абсолютных погрешностей измерений координат дефекта с наклоннымиглубины H±(0,03H+1)мм дальности по поверхности L±(0,03L+1)мм Номинальное напряжение питания 3,7В
-
Продолжительность работы от аккумулятора, не менее9 ч
-
Габаритные размеры электронного блока, не более161х70х24 мм
-
Масса электронного блока, не более210 г
-
Средняя наработка на отказ18 000 ч
-
Установленный срок службы5 лет
-
Диапазон рабочих температурот -20 до +50 ºC
Миниатюрный ультразвуковой дефектоскоп А1211 Mini - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
Назначение
- контроль сварных швов
- поиск мест коррозии, трещин, внутренних расслоений и других дефектов
- определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
- измерение толщины изделия
Портативный ручной полнофункциональный ультразвуковой дефектоскоп, предназначенный для ультразвукового контроля металлов и пластмасс, контроля сварных швов, измерения толщины объекта контроля.
Главной особенностью прибора является небольшой вес и габариты, что позволяет работать в сложных и стесненных условиях, а также делают дефектоскоп удобным при поездках и командировках.
Самый легкий дефектоскоп – вес всего 210 грамм вместе с аккумулятором.
Простое и удобное меню основных настроек прибора для оперативного выбора и установки параметров рабочей конфигурации и интуитивный интерфейс позволяет быстро освоить работу с прибором специалистам любого уровня квалификации, в том числе
не имеющим предварительной подготовки.
Дефектоскоп обладает высококонтрастным информативным TFT дисплеем с возможностью смены ориентации изображения дисплея при повороте прибора на 90 градусов.
Особенности:
- Измерение уровней сигналов и координат дефектов
- Возможность выбора типа шкалы: мм - по глубине, мкс - время
- Быстрый доступ к функциям управления
- Трехуровневый строб, соответствующий уровням оценки найденных дефектов (браковочный, контрольный, поисковый), для корректного определения размеров дефектов по всей контролируемой толщине объекта контроля
- Возможность вывода на дисплей прибора области А-Скана сигнала и дополнительной информации: скорость ультразвука, толщина объекта контроля, кратность отражения сигнала, уровень усиления
- Индикация превышения опорного уровня – цветовая, звуковая, вибрационная
- Индикатор уровня заряда аккумулятора
- Оперативное управление яркостью подсветки экрана прибора
- Дискретность индикации результатов измерений: 0,1 или 1 мм
- Связь с ПК по USB
- Специализированный чехол с магнитным деражателем для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
Базовый комплект:
А1211 Mini - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором
Преобразователь S3568 2.5A0D10CL
Преобразователь S5182 2.5A65D12CS
Преобразователь S5096 5.0A70D6CS
Кабель "АКС" LEMO-LEMO одинарный 1,2 м
Адаптер 220 В - USB
Кабель USB A - Type C
Чехол Т12
Гель "АКС-гель" -35°C...+100°C, 0,1 кг
Жесткий кейс Т12
