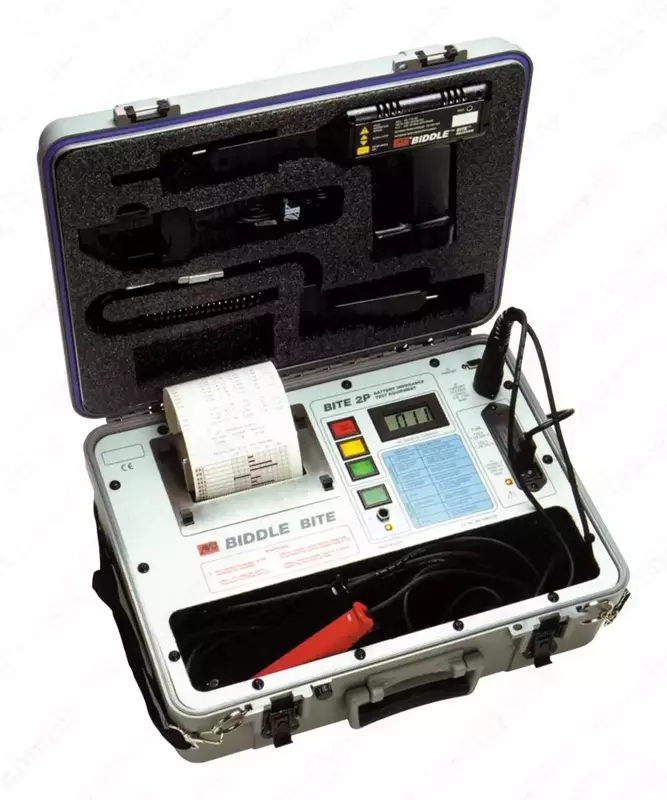

MEGGER BITE 2/2P Оборудование для контроля состояния батарей до 7000 Ач

В наличии Код: P-0910439

от 100 000 сум / шт.

Показать телефон Позвонить Написать Написать

Описание

Приборы BITE 2 и BITE 2 P определяют состояние свинцово-кислотных и NiCd элементов до 7000 A/ч. Шагом вперед является включение в приборы комплекта расчетов Пройдено/Предупреждение/Провал на основе введенных пользователем базовых величин, передовых функций распечатки и других черт. Комплект BITE 2 P состоит из передатчика и переносного футляра для всех стандартных аксессуаров и некоторых по выбору, все вместе одним блоком. BITE 2 и его комплектующие упакованы в жесткий брезентовый ящик с наплечной лямкой.
Приборы работают, пропуская испытательный ток через работающий аккумулятор, измеряя затем общий ток (колебание переменного тока + испытательный ток) и падение напряжения каждого элемента/банки. Затем они рассчитывают полное сопротивление. Они также измеряют напряжение постоянного тока и сопротивление соединения (скобы) для определения общего состояния электрического пути всего аккумулятора от ввода до вывода.
Приемник приборов BITE 2 и BITE 2 P сохраняет полученные данные в своей внутренней памяти. Эти измерения наряду с другими данными обслуживания, такими, как температура окружающей среды и контрольного элемента и колебания переменного тока, помогают установить общее состояние аккумуляторных систем. Megger рекомендует проводить измерения общего сопротивления приборами BITE 2 или BITE 2 P как часть программы обслуживания аккумулятора, со снятием и регистрацией данных каждые полгода для заливных аккумуляторов и каждый квартал для VRLA.
В отличие от испытаний циклическими нагрузками, вызывающих значительные простои и повторные разрядки, применение наших приборов не требует разрядки аккумуляторов и ни коим образом не напрягают аккумуляторы, что типично для других способов. Поскольку испытание каждого элемента и соединителя занимает менее 20 секунд, один человек может легко, быстро и точно замерить полное сопротивление внутренних элементов, напряжение клеммы постоянного тока и сопротивление скобы, не отключая аккумуляторную систему.
Естественно, все, что вам необходимо для проведения подобных тестов, поставляется вместе с приборами. Оба прибора имеют компьютерный интерфейс RS-232. Кроме того, BITE 2 P имеет встроенный принтер, чтобы распечатать результаты тестирования прямо на месте.
Рисунок 1. Образец отчета по анализу состояния батареи
Данные, измеренные и сохраненные в приемнике, могут быть экспортированы в персональный компьютер. Их также можно распечатать на принтере передатчика BITE 2P, где они могут быть рассмотрены. На рисунке 1 показан образец распечатки полного отчета по анализу состоянии аккумуляторной батареи.
Внутреннее полное сопротивление аккумулятора возрастает по мере снижения емкости ввиду влияния различных условий, как то: возраст батареи, окружающая температура, хронология разрядов, и т.п.Оба прибора (BITE 2 и BITE 2P) замеряют значения полного сопротивления и напряжения постоянного тока у кислотно-свинцовых и никель-кадмиевых элементов питания с емкостью до 7000 Ач.
Импеданс (полное сопротивление) выявляет проблемы с электрической цепью, вызванные сульфатацией пластин, коррозией токоведущих выводов, высыханием и плохим состоянием перемычек внутри ячеек и между ячейками. Подобная информация позволяет оператору определить потребности в техническом уходе, а именно:
• Критерии замены ячеек на основании хода кривой полного сопротивления.
• Исключение закоротками одной или двух ячеек.
• Зачистка и/или перезатяжка межэлементных перемычек.
• Сокращение промежутка между ТО, и т д.

Типовые установки, которые можно проверять при помощи приборов BITE 2 и BITE 2P, включают в себя:
• электростанции.
• подстанции: общего пользования, железнодорожные, промышленные
Рисунок 3. Типовая испытательная схема.

• Тестирование в режиме онлайн, без простоев оборудования.
• Расширенные функции печати и памяти.
• Автоматически рассчитывает полное сопротивление и сохраняет результаты для анализа на месте.
• Не требует разряда батареи.
• Приемник снабжен разъемом RS-232 для загрузки сохраненных в памяти данных в персональный компьютер.
• Короткое время тестирования: менее 30 секунд на каждую ячейку.
• Измеряет значения импеданса и напряжения постоянного тока для всех кислотно-свинцовых и никель-кадмиевых элементов с емкостью до 7000 Ач.
• Хранит в памяти свыше 2000 наборов показаний измерительного прибора после проведения до 300 испытаний.

Оператор может ввести базисное значение либо из измерений импеданса, выполненных при пуске в эксплуатацию, либо с интернет сайта фирмы производителя батареи. Далее вводится процент изменений относительно базисного значения для уровней «внимание» и «негоден»( по умолчанию выставлены значения 20 % и 40 %). ЖК-табло на приемнике покажет состояние ячейки в течение нескольких секунд до перехода к следующей ячейке. Состояние каждой ячейки/банки распечатывается в отчете об анализе состояния батареи (Battery Analysis Report).
Показания импеданса по отдельным ячейкам можно использовать в краткосрочной перспективе для сравнения их со средними показаниями импеданса для всего блока батарей. Значения отдельных ячеек с отклонениями свыше ±15% для кислотно-свинцовых аккумуляторов с заливаемым электролитом, ±35% для VRLA, и 50% для NiCd ячеек от среднего значения по блоку аккумуляторов обычно указывают на наличие проблемы с этой ячейкой. Фирма Megger рекомендует выполнить дополнительное исследование таких ячеек, в том числе проверку межэлементных перемычек и испытание одной ячейки в рабочем цикле.
Показания импеданса для всей батареи можно использовать в долгосрочной перспективе для определения критериев замены аккумулятора. Значения импеданса по аккумуляторной ячейке должны регистрироваться и сравниваться с предыдущими показаниями с целью определить положение ячейки на графике соотношения импеданса и срока службы ячейки, как показано на рисунке .
Импеданс увеличивается по мере старения аккумулятора (и ослабления)

На основании опытных данных отклонение в ±20% от базисной линии для кислотно-свинцовых аккумуляторов с заливаемым электролитом, ±40% для VRLA и 50% для NiCd ячеек указывают на значительные изменения в электрической цепи, которые могут служить основанием для серьёзной оценки состояния аккумуляторной системы. Фирма Megger ведет базу данных значений импеданса по отдельным производителям и размерам/типам аккумуляторных батарей.
