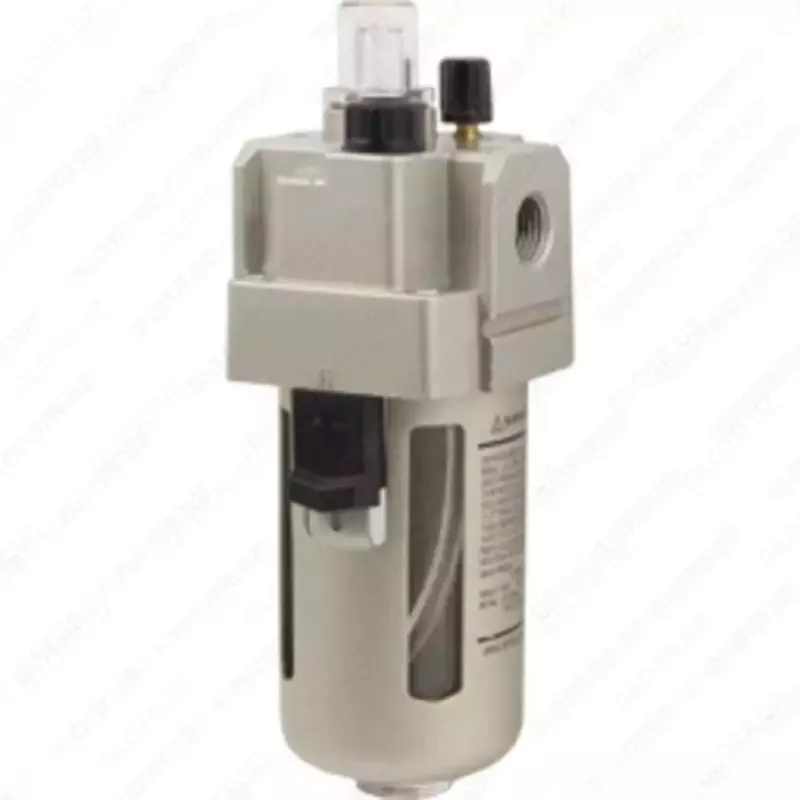

МАСЛОРАСПЫЛИТЕЛЬ Л-Х000

Маслораспылитель Л-Х000 (EL) предназначен для подачи смазочного вещества из резервуара к элементам пневмосистемы с помощью потока сжатого воздуха

ОСОБЕННОСТИ

• Может устанавливатьсМаслораспылитель Л-Х000 (EL) предназначен для подачи смазочного вещества из резервуара к элементам пневмосистемы с помощью потока сжатого воздуха

  ОСОБЕННОСТИ

  • Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
  • Рекомендуется использовать масло, соответствующее ISO VG32, класс 1
  • Материал корпуса: алюминиевый сплав
  • Материал прозрачного стакана: поликарбонат (в моделях начиная с Л-3000 стакан защищен металлическим кожухом)

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  Параметр	Значение
  Рабочая среда	Очищенный воздух
  Рабочее давление	0...1 МПа
  Максимальное давление	1,5 МПа
  Присоединение	G¼"...G1"
  Расход воздуха	800...7000 л/мин
  Рабочая температура	5...60°С

  Модель	Минимальный расход воздуха, при котором возможно распыление масла*, л/мин	Расход воздуха, л/мин	Присоединение	Объем резервуара, см³	Вес, кг
  Л-2000-14	15	800	G¼"	25	0,22
  Л-3000-14	30	1700	G¼"	50	0,3
  Л-3000-38	30	1700	G⅜"	50	0,3
  Л-4000-12	50	5000	G½"	130	0,56
  Л-4000-34	50	6300	G¾"	130	0,58
  Л-5000-34	190	7000	G¾"	130	1,08
  Л-5000-1	190	7000	G1"	130	1,08

  Габаритные размеры
  Л-2000
  Л-3000, Л-4000
  Л-5000

  Модель	Размеры, мм
  	A	B	C	D	F	G	H	J	K	L	M	P
  Л-2000	40	122	38	40	30	27	22	5,4	8,4	40	2,3	40
  Л-3000	53	142	38	53	41	40	23	6,5	8	53	2,3	56
  Л-4000-12	70	177	41	70	50	54	26	8,5	10,5	70	2,3	73
  Л-4000-34	75	177	39	70	50	54	25	8,5	10,5	70	2,3	73
  Л-5000	90	254	45	90	66,5	66	35	11	13	70	3,2	−

  я отдельно или в качестве модуля блока подготовки воздуха
• Рекомендуется использовать масло, соответствующее ISO VG32, класс 1
• Материал корпуса: алюминиевый сплав
• Материал прозрачного стакана: поликарбонат (в моделях начиная с Л-3000 стакан защищен металлическим кожухом)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габаритные размеры
Л-2000
Л-3000, Л-4000
Л-5000
