МарсГен-61850 — калибратор, эталонный источник цифрового потока

Назначение калибратора, эталонного источника цифрового потока МарсГен-61850:

Прибор МарсГен-61850 предназначен для поверки и калибровки счетчиков электроэнергии, анализаторов ПКЭ и УСВИ (PMU) с входными сигналами, представленными потоком дискретных значений по протоколу МЭК 61850-9-2LE.

Калибратор формирует поток с выполнением требований, предъявляемых к временным параметрам передачи пакетов в потоке, к его непрерывности и точной привязке к шкале времени UTC. Выдает сигнал синхронизации 1PPS.

Описание калибратора, эталонного источника цифрового потока МарсГен-61850:

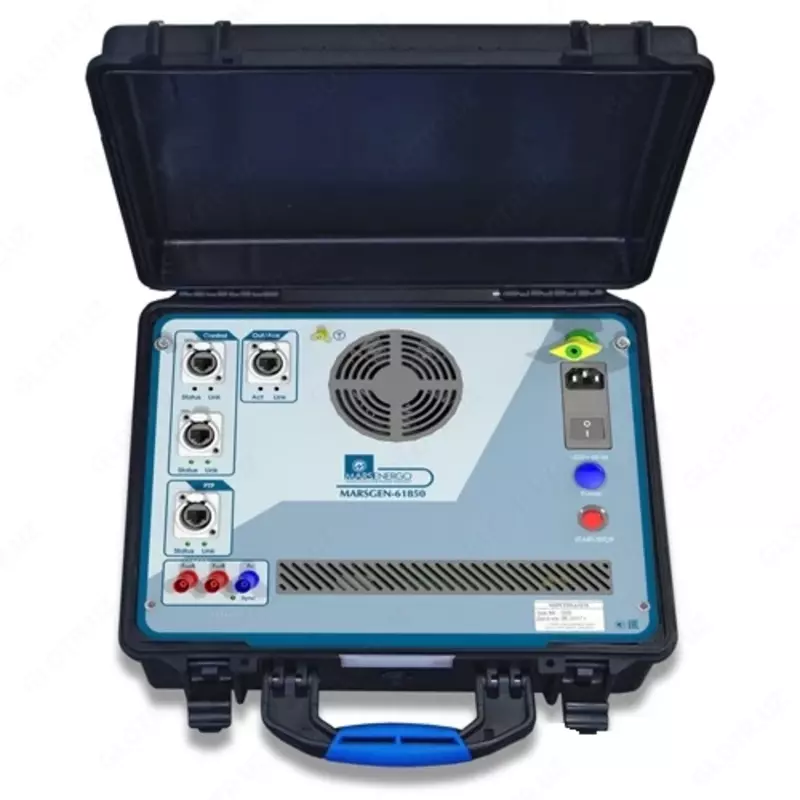

МарсГен-61850 представляет собой моноблок в корпусе-кейсе (IP67). Под герметичной крышкой на панели установлены следующие разъемы:

Разъемы Ethernet для подключения:

ПК с установленным ПО управления калибратором;

поверяемого средства измерений для управления;

выход цифрового потока, воспроизводимого калибратором;

приема/передачи сигнала синхронизации по протоколу PTP;

BNC разъемы для входа/выхода сигналов синхронизации.

Калибратор управляется ПО, установленным на внешнем компьютере (ПК). ПО позволяет устанавливать параметры «Качество сигнала» по каждой из фаз сигналов напряжения и тока в потоке в соответствии с описанием МЭК 61850-9-2.
