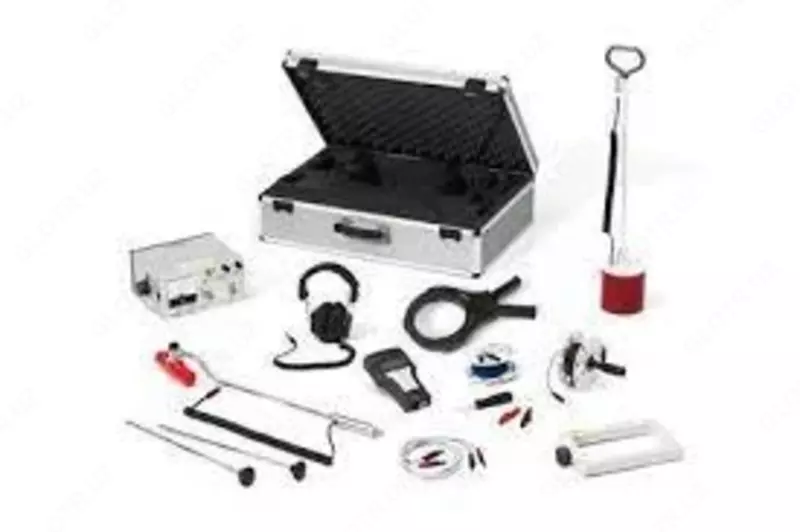

Locator Set — система для точной локации мест повреждений и проведения трассировки высоковольтных кабелей Wmax=50 Вт

В наличии Код: P-0936026

от 100 000 сум / шт.

Показать телефон Позвонить Написать Написать

Описание

Назначение системы Locator Set:
Система локации Locator Set используется, главным образом, для точного определения мест повреждения и расположения подземных кабелей и трассировки кабельных линий. С широким спектром различных дополнительных принадлежностей Locator Set становится универсальной и незаменимой системой при обслуживании электрических сетей. Универсальный приемник UL 30 используется совместно с устанавливаемым на поверхности грунта наземным микрофоном BM 30 и генератором высоковольтных импульсов напряжения (SSG, системами серии Syscompact или другими генераторами высоковольтных импульсов) для поиска места повреждения в кабельной линии.

При использовании встроенных в BM 30 средств измерения времени распространения акустического сигнала может быть измерена и оценена разность между моментами времени прихода электромагнитного импульса и приемом акустического сигнала пробоя.

На основе этого UL 30 воспроизводит расстояние до дефекта и индицирует в метрах, и по уровню магнитного сигнала, достигли ли вы места дефекта или отдаляетесь от него. Это является особенно полезным для дефектов в кабелях, акустическая локализация которых затруднительна. Данный метод позволяет исключить необходимость абсолютно точно знать трассу кабельной линии, а также позволяет надежно обнаружить место повреждения в максимально короткие сроки.

В комбинации с передатчиком сигналов звуковой частоты (TG 20/50) и катушкой (SP 30) локатор UL 30 используется для трассировки маршрутов и оценки глубины залегания кабельных линий.

В соответствии с методом формирования ступенчатого напряжения может производиться локализация дефектов в оболочке при использовании двух заглубляемых в грунт зондов.

Решаемые задачи:
Точная локация неисправностей кабелей, используя акустический метод
Точная локация неисправностей кабелей с использованием т.н. эффекта скручивающего поля (Twist method), который реализуется с помощью мощного радиочастотного генератора TG 20 / 50 или TG 600
Трассировка кабельной линии
Точная локация неисправностей кабелей, используя измерение разности времени прихода электромагнитного и акустического сигнала от места пробоя
Определять повреждения кабеля, находящегося в кабельных каналах, и даже под армированным бетоном
Определение глубины залегания кабелей
Идентификация кабелей в пучке с помощью избирательных катушек AS
Детектирование кабелей, находящихся под напряжением
Локация кабелей и мест их соединений
Локализация дефектов в оболочке кабеля.
Параметр Значения
Универсальный локатор UL30
Частота фильтра для устанавливаемого на поверхности грунта микрофона 200, 300, 500, 800, 1000 Гц
Частота сигнала, принимаемого поисковой катушкой 815 Гц; 2 кГц; 10 кГц
Фильтр цифровой
Коэффициент усиления 0 … 38 дБ
Чувствительность микрофона < 1 мкВ
Усиление микрофона > 120 дБ
Диапазон задержки распространения акустического сигнала 0 … 96 мс
Интервал рабочих температур от -20 до +55 °С
Электропитание 4 х 1,5-В элементов (IEC LR 6)
