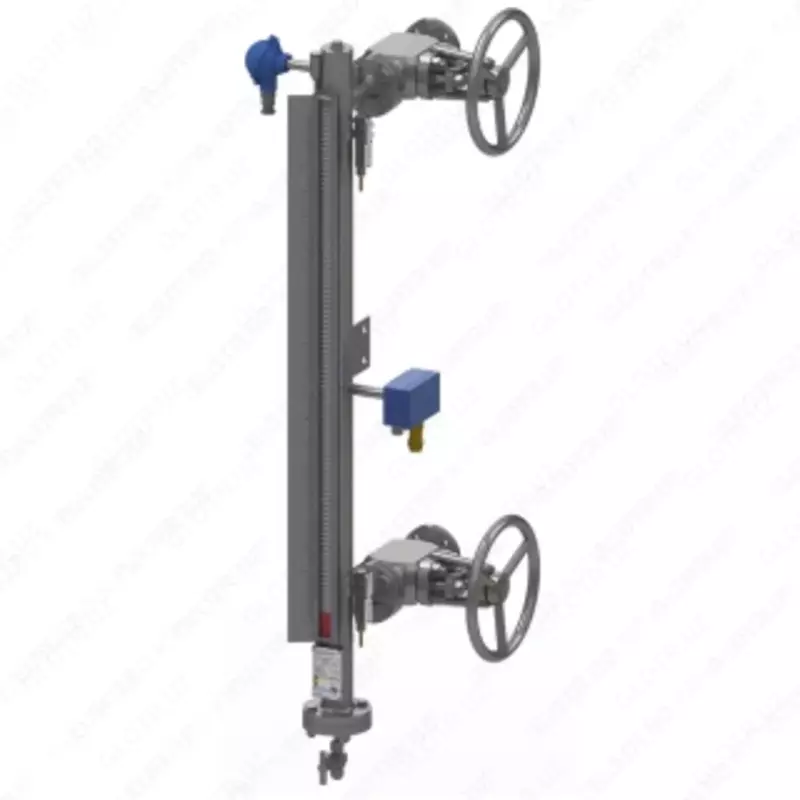

LGB указатели уровня

Указатели уровня LGB предназначены для измерений верхнего уровня жидкости и границы раздела двух сред в емкостях, резервуарах и аппаратах. Подходят для контроля пищевых и взрывоопасных сред.

Область применения указателей уровня LGB

Указатели уровня LGB осуществляют контроль уровня жидкости в непрерывном режиме, устанавливаются в закрытых/открытых и подвижных/стационарных сосудах, работающих под атмосферным или избыточным давлением, а также при наличии вибрации и прочих негативных факторов. Температура контролируемой среды может варьироваться от -196 до +500°С.

Указатели уровня LGB относятся к визуальным уровнемерам и позволяют регулировать управление технологическими процессами на объектах нефтепереработки, в пищевой, химической и других отраслей промышленности.

Конструкция указателей уровня LGB включает:

Выносную камеру с присоединительными элементами (патрубки, фланцы), с помощью которых она монтируется на резервуаре. *

Поплавок.

Магнитный индикатор.

Датчик.

Сигнализаторы уровня.

*Примечание: расположение присоединительных элементов указателей LGB относительно выносной камеры устанавливается в соответствие с заказом. Возможны варианты расположения сбоку, сверху или снизу, а также изготовление модификаций с присоединительными фланцами, патрубками с резьбой либо с патрубками под приварку.

Магнитный индикатор представляет собой конструкцию из металлического профиля, цветных наборных элементов, защитного стекла и крепежных элементов. Наборные элементы окрашены в два контрастных цвета и располагаются в металлическом профиле.

Принцип работы указателей LGB

Выносная камера и резервуар указателей уровня LGB образуют сообщающиеся сосуды. Поплавок со встроенным магнитным индикатором расположены внутри выносной камеры. Положение поплавка в выносной камере изменяется вместе с уровнем контролируемой среды. Тем самым, согласно принципу сообщающихся сосудов, измеряется уровень заполнения резервуара. Материал и размеры выносной камеры подбираются таким образом, чтобы магнитное поле поплавка, сконцентрированное перпендикулярно оси выносной камеры, бесконтактно воздействовало на установленные снаружи магнитный индикатор, сигнализатор и/или датчик уровня.

Внутри вращающихся наборных элементов расположены стержневые магниты, служащие для упорядоченной ориентации наборных элементов магнитного индикатора. При перемещении поплавка, создаваемое им перпендикулярное магнитное поле воздействует на магнитное поле магнита наборного элемента и создает вращательный момент, который разворачивает наборный

элемент на 180°. Таким образом, окрашенные наборные элементы создают непрерывную последовательность одного цвета ниже уровня заполнения резервуара жидкостью и другого цвета выше. Для показаний магнитный индикатор не требует электроэнергии.

Датчик уровня LLT, расположенный снаружи камеры указателя уровня LGB, преобразует перемещения магнитного поля поплавка в выходной цифровой либо унифицированный электрический сигнал. Далее сигнал передается в систему управления технологическим процессом.

Снаружи камеры расположены сигнализаторы уровня LLS. Место их установки – это точки, в которых необходимо контролировать уровень жидкости. Контроль происходит путем коммутирования электрических цепей, к которым можно подключить различные управляющие устройства (клапана, насосы и т.п.).
