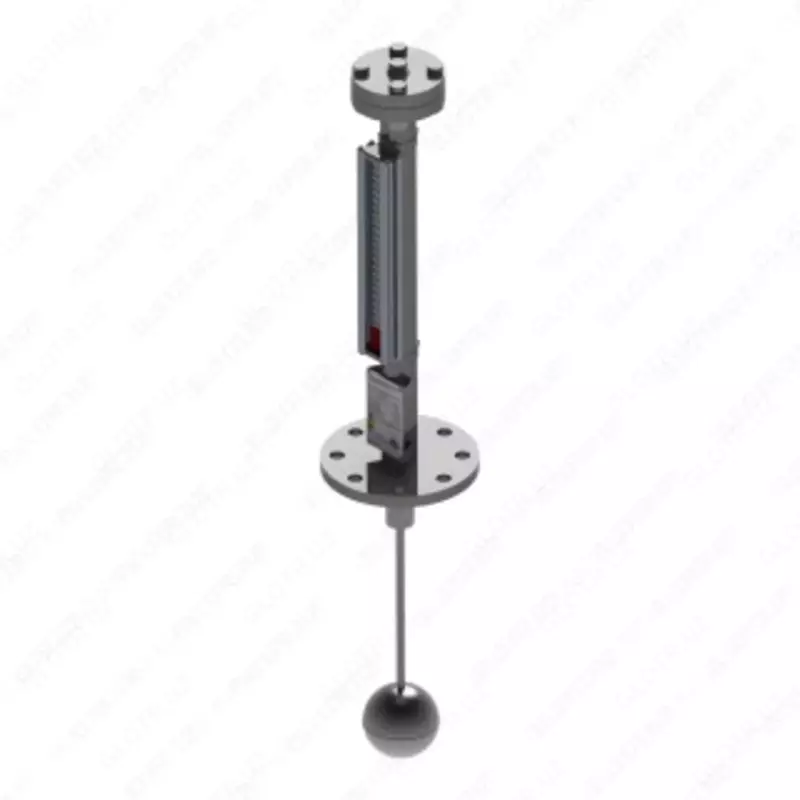

LGB-OT указатели уровня верхнего монтажа

Указатели уровня верхнего монтажа LGB-OT предназначены для измерений верхнего уровня и границы раздела жидких сред, в том числе пищевых и взрывоопасных.

Уровнемеры LGB-OT предназначены для использования в системах визуального и/или автоматического контроля, регулирования и управления технологическими процессами нефтеперерабатывающей, пищевой, химической и других отраслей промышленности.

Указатели уровня LGB-OT чаще всего используется для измерения уровня в подземных дренажных емкостях (например: ЕП или ЕПП), емкостях хранения СУГ (например РГС, РГД), пожарных резервуарах, отстойниках, также может использоваться и для измерения уровня жидкости и в надземных резервуарах, в случае, когда позиция наблюдателя находится над самим резервуаром.

Устройство и принцип работы

Указатель уровня верхнего монтажа LGB-OT состоит из выносной камеры (колонки) с соединительными элементами, с помощью которых он монтируется на ёмкости или аппарате. Возможны конструктивные исполнения с соединительным фланцем или резьбой.

Внутри выносной камеры находится направляющий стержень, в верхней части которого расположена магнитная система. К нижней части направляющего стержня крепится поплавок. Положение поплавка и соответственно, магнитной системы, по высоте изменяется пропорционально в соответствии с уровнем измеряемой среды в контролируемом резервуаре или аппарате.

Материал и размеры выносной камеры подбираются таким образом, чтобы магнитное поле поплавка, сконцентрированное перпендикулярно оси выносной камеры, бесконтактно воздействовало на установленные снаружи магнитный индикатор, сигнализатор и/или датчик уровня.

Магнитный индикатор представляет из себя конструкцию из металлического профиля, наборных элементов, защитного стекла и крепежных элементов. Наборный элемент состоит из двух окрашенных в контрастные цвета половин и закрепленного внутри магнита. Наборные элементы располагаются в металлическом профиле с шагом 10 мм.

При перемещении поплавка, создаваемое им перпендикулярное магнитное поле воздействует на магнитное поле внутри магнитного индикатора и создает вращательный момент, который разворачивает наборные элементы на 180°. Таким образом окрашенные наборные элементы создают непрерывную последовательность одного цвета ниже уровня заполнения резервуара жидкостью и другого цвета выше. Для показаний магнитный индикатор не требует дополнительной энергии.

Приставка из акрилового стекла шириной от 40 до 200 мм предназначена для устранения эффектов запотевания и заиндевения магнитного индикатора.
