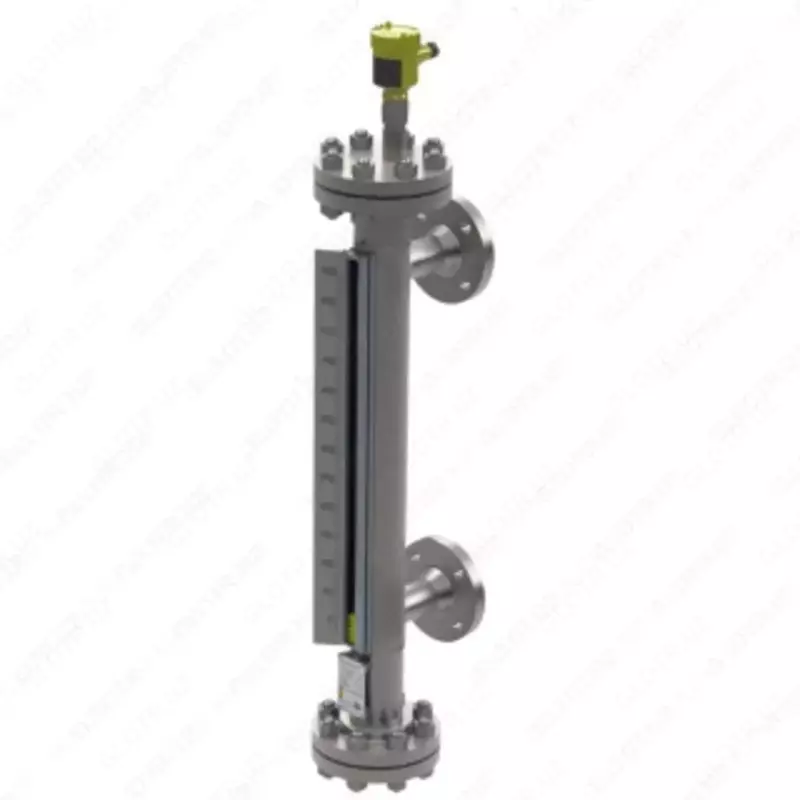

LGB-CC указатели уровня с комбинированной камерой для рефлекс-радарного уровнемера

Указатели уровня LGB-CC предназначены для установки следующих рефлекс-радарных уровнемеров: Vegaflex, Eclipse®, Levelflex FMP, Rosemount, LevelWave LG и т.п. Уровнемеры LGB-CC подходят для измерения как верхнего уровня жидкости, так и для измерения границы раздела двух сред.

Области применения LGB-CC:

Нефтегазовый сектор:

Сепараторы нефтегазовые.

Факельные сепараторы.

Узлы регенерации ТЭГа (ДЭГа).

Также могут применятся на:

Дегазаторах.

Блоках сбора регенерированного метанола.

Электродегидраторах.

Сосудах-коалесцерах.

Подогревателях сетевой воды ПНД и ПВД.

Барабанах котлов.

Принцип работы рефлекс-радарных уровнемеров

Рефлекс-радарные (иначе: микроимпульсные, волноводные, рефлектометрические, микроволновые, GWR уровнемеры работают по принципу рефлектометрии временного интервала (TDR-Time Domain Reflectometry): высокочастотный генератор импульсов, установленный в электронном блоке, генерирует и передает электромагнитные импульсы по измерительному зонду (волноводу). Электромагнитные импульсы распространяются по зонду до поверхности измеряемой среды. В этом месте часть импульса отражается обратно в сторону электронного блока, а часть импульса (со сниженной энергией) продолжает движение вдоль зонда.

Отражение импульса от поверхности измеряемой среды обусловлено различной диэлектрической проницаемостью двух сред: воздушной и жидкой. Чем больше эта разница, тем надежнее и устойчивее будет амплитуда отраженной эхо-волны.

Затем отраженный эхо-сигнал воспринимается измерительным блоком и замеряется время между испусканием и получением отраженного импульса.

Скорость распространения электромагнитных импульсов в зонде известна, потому вычисленное расстояние, пройденное импульсом до отражающей поверхности (верхний уровень измеряемой жидкости) преобразуется в выходной аналоговый или цифровой сигнал.

Конструкция LGB-CC

Указатели уровня LGB-CC с комбинированной камерой с перфорированной (коаксиальной) трубкой для установки рефлекс-радарного уровнемера: представляют из себя указатель уровня с камерой увеличенного диаметра, которая позволяет уместить туда и поплавок указателя уровня, и зонд рефлекс-радарного уровнемера.

Пространство внутри камеры разделено на поплавковую часть и зону уровнемера так, что поплавок и зонд уровнемера не соприкасаются и не влияют на работу друг друга.

Визуальные уровнемеры LGB-CC устанавливаются на фланец или резьбовой штуцер, расположенный на верхнем фланцевом окончании камеры. Для того, чтобы близость элементов конструкции и стенки камеры не создавала помех измерению уровня, внутри камеры предусмотрена встроенная перфорированная (коаксиальная) трубка для зонда уровнемера.

Если же зонд уровнемера поставляется в коаксиальном исполнении, используется коаксиальная трубка уровнемера.

Помимо размещения элементов уровнемера и поплавка расширенная камера уменьшает влияние таких негативных факторов, как: налипания продукта, наличие пузырьков газа, кипение продукта, образование эмульсионного слоя, парение, возмущение поверхности,

Особенности LGB-CC:

Указатели уровня LGB-CC с комбинированной камерой для установки рефлекс-радарного уровнемера позволяют совмещать преимущества двух разных принципов измерения уровня. Магнитный индикатор обеспечивает наглядные показания по месту, не требуя при этом подачи электрической энергии, а высокоточный рефлекс-радарный уровнемер производит измерение уровня с высокой точностью и преобразует его в электрический цифровой сигнал для передачи его на систему управления.

Таким образом осуществляется дублирование функций измерения уровня: два метода измерения работают независимо друг от друга: при выходе из строя одного, второй будет продолжать работать.

Комбинированная камера уровнемера LGB-CC, позволяет осуществить установку местного индикатора уровня и рефлекс-радарного уровнемера в условиях ограниченного количества штуцеров на ёмкости/аппарате, что позволяет сэкономить на 1 комплекте отсечной арматуры и ответных фланцах, а так же упростит монтаж.

Также как и обычный, данный указатель уровня можно укомплектовать сигнализаторами предельного уровня, герконовым или магнитострикционным уровнемером, установленным снаружи камеры, которые работают от магнитного поля поплавка, например, если необходимо обеспечить дублирование сигналов с независимыми принципами измерения уровня в системе ПАЗ.
