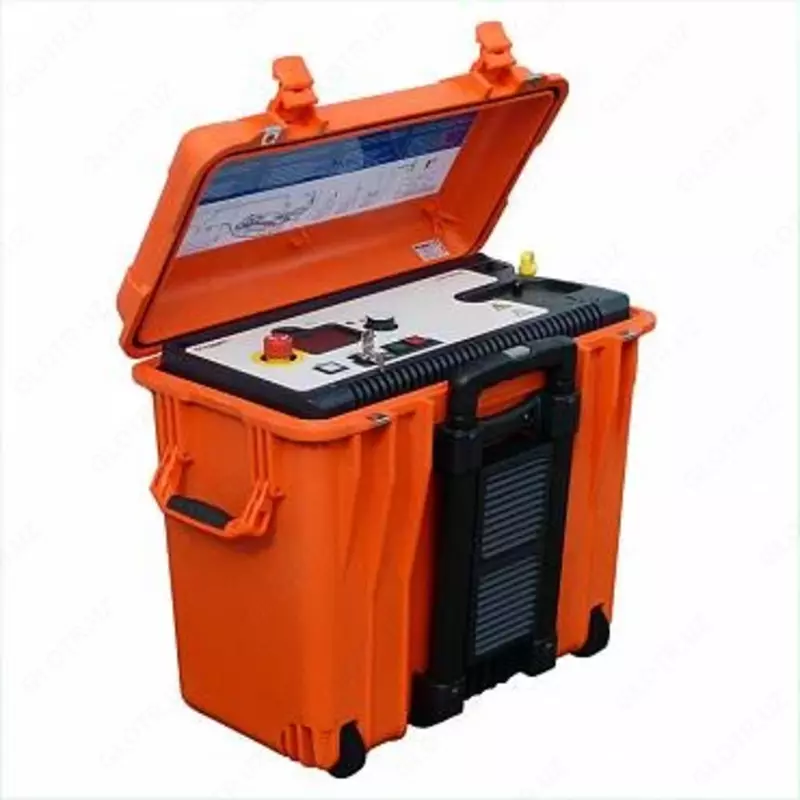

KPG VLF-34 — испытательная установка СНЧ

В наличии Код: P-0935826

от 15 000 сум / шт.

Показать телефон Позвонить Написать Написать

Описание

Описание испытательной установки СНЧ KPG VLF-34:
KPG VLF-34 - это высоковольтная установка, генерирующая испытательный сигнал сверхнизкой частоты, предназначенная для испытания кабелей 6,35/11 кВ с изоляцией из сшитого полиэтилена.

Помимо СНЧ-напряжения установка может генерировать постоянное испытательное напряжение величиной до 34 кВ.

Функции испытательной установки СНЧ KPG VLF-34:
Испытание кабелей среднего напряжения cXLPE-, РЕ-, EPR-, HEPR-, PILS-изоляцией СНЧ-сигналом;
Испытание кабелей среднего напряжения с PILS-изоляцией напряжением постоянного тока;
Испытание РЕ- и PVC-оболочек кабелей среднего напряжения.
Особенности испытательной установки СНЧ KPG VLF-34:
Увеличенная максимальная выходная нагрузка при испытаниях стандартным сигналом частотой 0,1 Гц, обеспечивающая испытания кабеля большей длины;
Дополнительные частоты испытательного сигнала (0,05 и 0,02 Гц), применение которых увеличивает максимальную выходную нагрузку по сравнению с использованием сигнала стандартной частоты;
Встроенная память на 100 часов измерений;
Высокая степень безопасности благодаря 2-блочной конструкции и наличию аналогового киловольтметра, подключенного непосредственно к высоковольтному измерительному делителю на выходе и отображающего наличие крайне опасного остаточного заряда после испытания;
Надежность конструкции высоковольтного блока, которая обеспечивается применением масляной изоляции; преимуществом высоковольтного блока с масляной изоляцией является возможность замены отдельных компонентов в случае их повреждения, что невозможно при повреждении твердотельного высоковольтного блока.
Технические характеристики испытательной установки СНЧ KPG VLF-34:
Параметр Значение
Выходное напряжение СНЧ От 0 до 24 кВ скз/34 кВ пик. (0,1; 0,05; 0,02 Гц)
Выходное постоянное напряжение От -34 до 34 кВ
Максимальная выходная нагрузка 5,0 мкФ при 24 кВ скз, 0,1 Гц (примерно 20 км кабеля)*
6,8 мкФ при 18 кВ скз, 0,1 Гц (примерно 27 км кабеля)*
15 мкФ при 24 кВ скз, 0,02 Гц (примерно 60 км кабеля)*
Ток отключения (в режиме постоянного напряжения) 10 мА
Разряд Встроенное автоматическое разрядное устройство
Измерение напряжения От -40 до 40 кВ, погрешность измерения ±1 %
Измерение тока От -100 до 100 мкА, от -1 до 1 мА, от -10 до 10 мА
Питание 230 В (±10%), 10 А, 50/60 Гц
Интерфейс USB
Рабочие условия От -20 до +45 °С
Вес 38 кг высоковольтный блок, 17 кг блок управления
Габаритные размеры 40x24x41 см высоковольтный блок, 37x20x34 см блок управления
