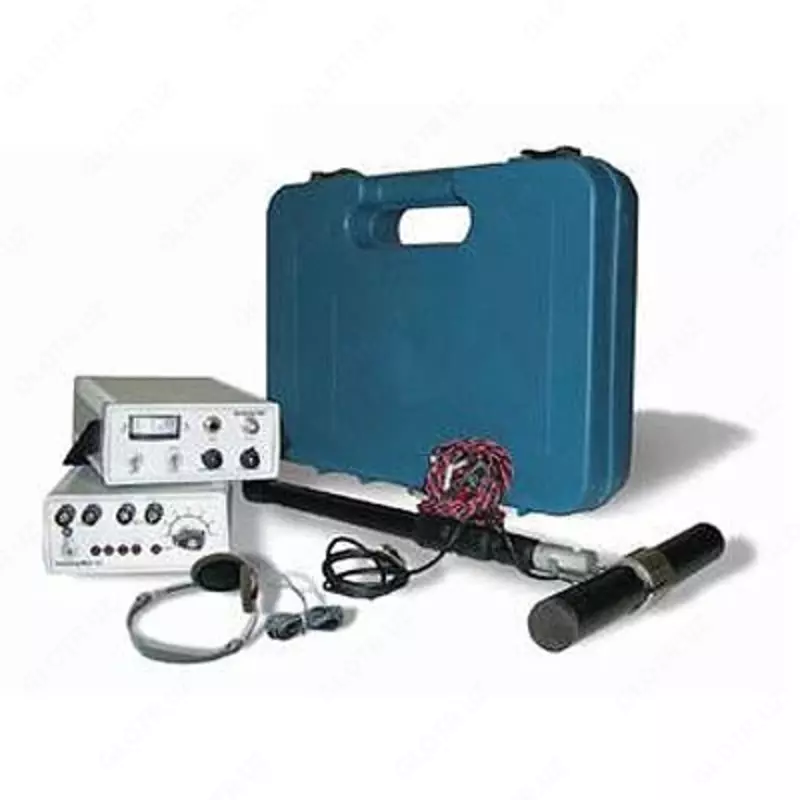

Контур — трассоискатель кабелей и трубопроводов с бесконтактным подключением (мощность 50 Вт)

В наличии Код: P-0935782

от 15 000 сум / шт.

Показать телефон Позвонить Написать Написать

Описание

Назначение трассоискателя Контур:
Трассоискатель относится к классу индикаторных приборов, построенных на новейшей элементной базе с использованием современной схемотехники, и предназначен для определения индукционным методом трасс металлических трубопроводов различного назначения, местоположения энергосиловых кабелей без вскрытия грунта.

Трассоискатель «Контур» предназначен:

для определения местоположения действующих энергосиловых кабелей с токовой нагрузкой, а также труб под током от станций катодной защиты,
для определения местоположения подземных трубопроводов и обесточенных энергосиловых кабелей с использованием генератора трассоискателя,
для определения глубины залегания кабеля и трубопроводов.
Имеет улучшенную тональность звукового сигнала.

Параметр Значения
Дальность обследования трассы, км до 5
Погрешность определения планового положения одиночной трассы на глубине залегания 3 м, см +10
Глубина обнаружения трассы, м до 10
Погрешность определения высотного положения одиночной трассы, % ±10
Параметр Значения
Напряжение питания:
генератора от батареи элементов типа 373 (форм-фактор D)
либо от внешнего источника питания постоянного тока, В от 9 до15
приемника от трех элементов типа 316 (АА), В от 3 до 5
Средний ток потребления, не более, мА:
генератора при напряжении питания (12±0,2) В 400
приемника Контур 6
Габаритные размеры, мм, не более:
генератора 137х212х65
приемника 137х206х65
Масса, кг, не более:
генератора Контур 0,5
приемника (искателя) 0,3
комплекта Контур в футляре 4,0
Выходной сигнал генератора имеет следующие параметры:
длительность импульсов, мс от 50 до 100
период следования, мс от 800 до 1200
частота заполнения, Гц 1000±20
Выходная импульсная мощность генератора при работе на активную
нагрузку от 1 Ом до 1 кОм при напряжении питания
(12±0,2) В, не менее, Вт 50
Чувствительность приемника по напряжению при полном отклонении стрелки индикатора, мкВ, не менее:
в пассивном режиме 100
в активном режиме 50
Центральная частота полосы пропускания приемника в активном режиме, Гц 1000±20
Ширина полосы пропускания приемника на уровне 0.7 от максимума усиления в активном режиме, не более, Гц 70
Центральная частота полосы пропускания приемника в пассивном режиме, Гц 50±1
Ширина полосы пропускания приемника на уровне 0,7 в пассивном режиме относительно максимума усиления, не более, Гц 5
Коэффициент подавления промышленных помех частоты 50 Гц в активном режиме, не менее, дБ 70
