Изолятор ИПТ (низкий) 10/250 (Арт. - 5367)

Изолятор проходной неармированный ИПТ (низкий) 10/250 предназначен для применения в электрических установках напряжением 6–10 кВ включительно и используется для комплектации съемных трансформаторных вводов переменного тока частотой 50 и 60 Гц, а также силовых трансформаторов переменного тока с частотой до 100 Гц. Основное назначение изолятора — обеспечение надежной электрической изоляции токоведущих частей при их прохождении через заземленные элементы конструкций трансформаторов и распределительных устройств.

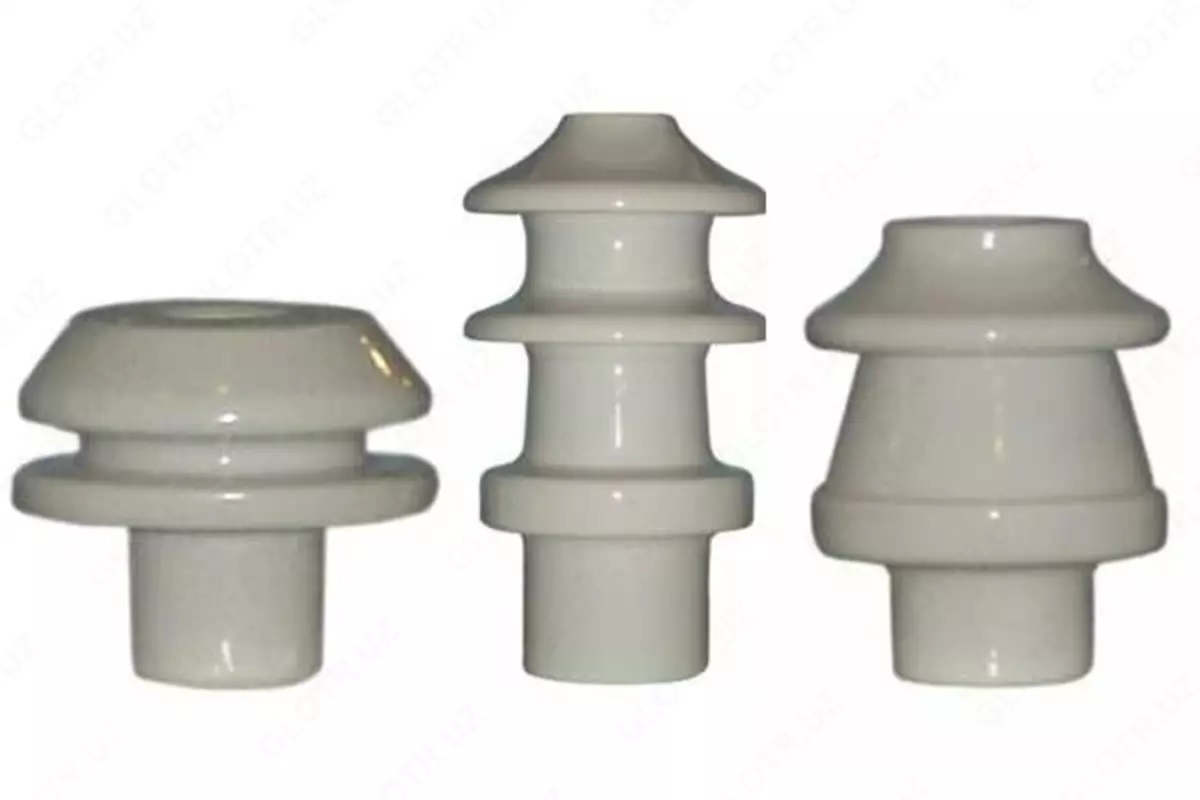

Конструктивно изолятор ИПТ представляет собой цилиндрическое изделие из фарфора, обладающего высокими диэлектрическими и механическими характеристиками. Низкое исполнение позволяет использовать данный тип изолятора в условиях ограниченного монтажного пространства без снижения эксплуатационных параметров. Фарфоровый корпус устойчив к воздействию электрических нагрузок, температурных перепадов и факторов внешней среды.

Изоляторы ИПТ 10/250 рассчитаны на эксплуатацию как внутри помещений, так и на открытом воздухе. Они не имеют установленного срока годности и хранения. Замена изоляторов на вводах силовых трансформаторов производится только в случае конструктивных повреждений, таких как трещины, сколы или иные дефекты фарфоровой части. Изделие соответствует требованиям нормативной документации и может применяться в трансформаторах различного назначения.

Марка изолятора ИПТ расшифровывается следующим образом: И — изолятор, П — проходной, Т — трансформаторный. Обозначение 10/250 указывает на номинальное напряжение 10 кВ и номинальный ток 250 А. Дополнительные параметры исполнения определяются длиной пути утечки и климатическим исполнением в соответствии с требованиями ГОСТ 15150-69 и ГОСТ 15543-70.

Преимущества

Работа при напряжении до 10 кВ
Высокая диэлектрическая и механическая прочность
Низкое исполнение для компактного монтажа
Эксплуатация внутри помещений и на открытом воздухе
Отсутствие срока годности и хранения

Технические характеристики

5 часто задаваемых вопросов

1. Для каких трансформаторов применяется изолятор ИПТ-10/250
   Изолятор используется в силовых трансформаторах и съемных трансформаторных вводах напряжением 6–10 кВ

2. Что означает низкое исполнение изолятора
   Низкое исполнение предназначено для установки в условиях ограниченного монтажного пространства

3. Имеет ли изолятор срок хранения
   Нет, изоляторы ИПТ не имеют срока годности и хранения

4. В каких условиях допускается эксплуатация
   Изделие может эксплуатироваться внутри помещений и на открытом воздухе

5. Когда требуется замена изолятора
   Замена необходима только при наличии трещин, сколов или других конструктивных повреждений
