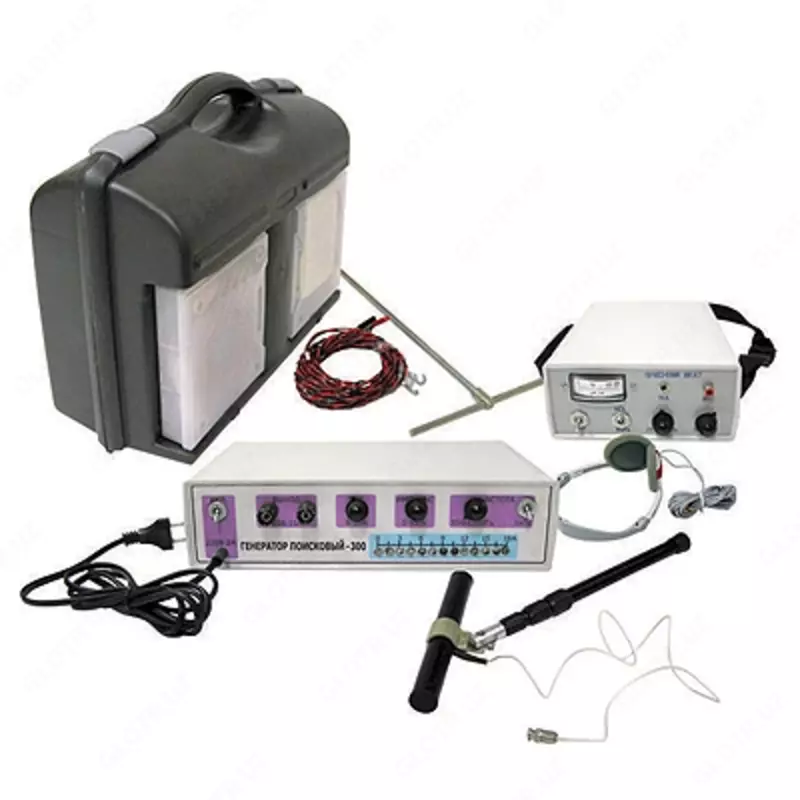

ИКкт-50 — трассоискатель

В наличии Код: P-0935794

от 11 000 сум / шт.

Показать телефон Позвонить Написать Написать

Описание

Назначение трассоискателя ИКкт-50:
Трассоискатель относится к классу индикаторных приборов и предназначен для определения индукционным методом трасс металлических трубопроводов различного назначения, местоположения энергосиловых кабелей без вскрытия грунта.

Трассоискатель ИКкт-50 имеет два режима работы :

Бесконтактный – предназначен для определения местоположения действующих энергосиловых кабелей с токовой нагрузкой, а также труб под током от станций катодной защиты;
Контактный – предназначен для определения местоположения подземных трубопроводов и обесточенных энергосиловых кабелей с использованием генератора трассоискателя, подключаемого к отыскиваемому трубопроводу (кабелю).
Технические характеристики трассоискателя ИКкт-50:
Параметр Значения
Общие характеристики комплекта
Дальность поиска до 3-х км
Точность поиска подземных коммуникаций 5% от глубины залегания коммуникаций
Габариты упакованного в дипломат изделия, мм 200х350х460
Вес упакованного в дипломат изделия, не более 6,5 кг
Генератор
Напряжение питания генератора от батареи элементов типа 373 (8 шт.) либо от внешнего источника питания постоянного тока от 9 до 15 В
Средний ток потребления генератора при напряжении питания (12 ± 0.2) В, не более, мА 400
Габаритные размеры, мм, не более 240х215х50
Масса (без элементов питания), кг, не более 1.2
Выходной сигнал генератора имеетследующие параметры:
- длительность импульсов, мс
- период следования, мс
- частота заполнения, Гц
от 40 до 80
от 800 до 1200
2000 ± 5
Выходная мощность генератора при работе на активную нагрузку от 1 Ом до 1 кОм при напряжении питания (12±0.2) В не менее, Вт 35
Приёмник
Напряжение питания приемника от элемента типа “Крона” от 7 до 10 В
Средний ток потребления, не более, мА 3,0
Габаритные размеры, мм, не более 210х210х50
Масса, кг, не более 0.6
Чувствительность приемника по напряжению при полном отклонении стрелки индикатора, мкВ, не менее:
- в пассивном режиме
- в активном режиме
100
50
Центральная частота полосы пропускания приемника в активном режиме, Гц 2000 ± 10
Ширина полосы пропускания приемника на уровне 0.7 от максимального в активном режиме относительно центральной частоты, Гц, не более 70
Центральная частота полосы пропускания приемника в пассивном режиме, Гц 100 ± 1
Ширина полосы пропускания приемника на уровне 0.7 в пассивном режиме относительно центральной частоты Гц, не более 5
Коэффициент подавления промышленных помех частоты 50 Гц в активном режиме, дБ, не менее 70
Время непрерывной работы от свежего комплекта элементов питания при нормальных климатических условиях, часов, не менее 8
Рабочие условия эксплуатации
Температура окружающего воздуха, °С от минус 20 до плюс 45
Относительная влажность, % не более 80 при Т = 35 °С
Атмосферное давление, кПа от 86 до 106
№ Наименование Количество
1. Приемник 1
2. Генератор 1
3. Антенна 1
4. Телефон головной 1
5. Штырь заземления 2
6. Контакт магнитный 1
7. Провод питания генератора аккумуляторный (двойной 2 м) 1
8. Провод подключения штыря заземления или магнитной клипсы (7 м) 2
9. Паспорт 1
10. Отвертка 1
11. Футляр 1
