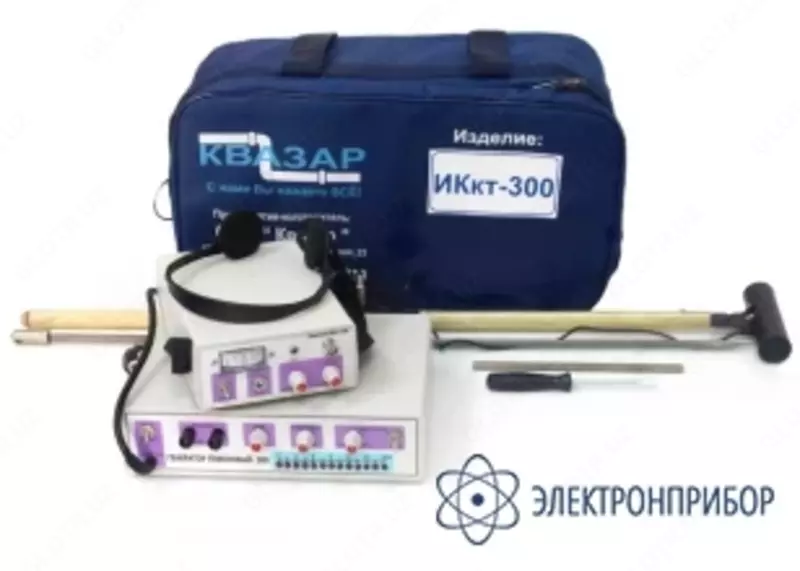

ИКкт-300 — трассоискатель с мощным генератором

Назначение трассодефектоискателя ИКкт-300:

ТУ 4276-003-12719185-2008.

Трассоискатель относится к классу индикаторов и предназначен для определения индукционным методом местоположения энергосиловых кабелей без вскрытия грунта, трасс металлических трубопроводов различного назначения.

Трассоискатель ИКкт-300 имеет два режима работы:

бесконтактный — определение местоположения действующих энергосиловых кабелей с токовой нагрузкой, а также труб под током от станций катодной защиты;

контактный – определение местоположения подземных трубопроводов и обесточенных энергосиловых кабелей с использованием генератора трассоискателя, подключаемого к определяемому трубопроводу (кабелю).

Устройство ИКкт-300 состоит из генератора и приемника.

Технические характеристики трассодефектоискателя ИКкт-300:

Параметр Значение

Основные технические данные трассоискателя

Дальность поиска до 3 км

Точность поиска подземных коммуникаций от глубины залегания коммуникаций 5%

Габариты упакованного в футляр изделия 200х350х460 мм

Вес упакованного в футляр изделия, не более 6,5 кг

Основные технические данные генератора

Питание осуществляется от сети переменного тока напряжением 220±20 В частотой 50 – 60 Гц

Выходное напряжение на нагрузке 10 Ом, не менее 20 В

Максимальный ток в нагрузке в диапазоне от 0,15 до 15 А

Частота генератора фиксированная частота: 1000±2 Гц

регулируемая частота: от 950 до 1100 Гц

Генератор, выходное напряжение которого представляет собой разнополярные прямоугольные импульсы, обеспечивает модуляцию сигнальной частоты импульсами низкой частоты с периодом 1±0,1 сек

Заполнение модулирующих импульсов напряжением сигнальной частоты плавно регулируется в диапазоне от 5% до 95%

Генератор может работать на омическую нагрузку сопротивлением от нуля (короткое замыкание) до бесконечности (холостой ход)

Габаритные размеры корпуса генератора, не более 260х236х69 мм

Масса генератора, не более 1 кг
