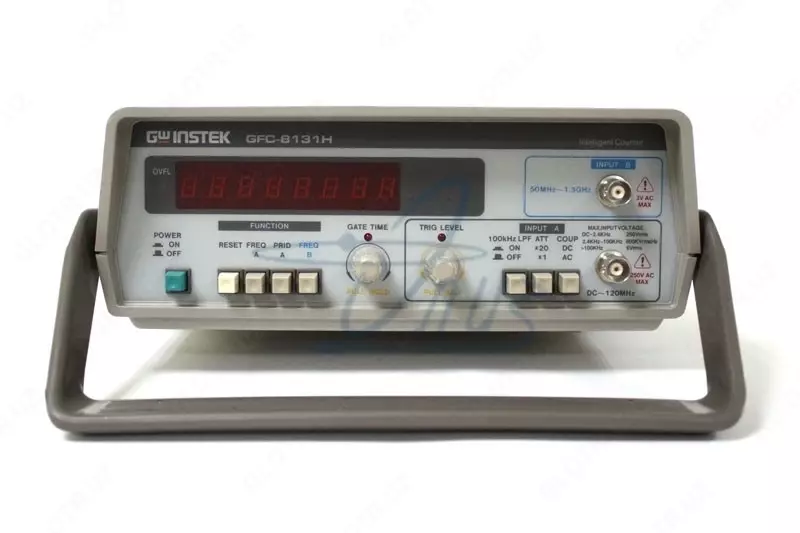

GFC-8131H — частотомер

Назначение частотомера GFC-8131H

Частотомер GFC-8131H предназначен для измерения частоты, периода.

Особенности частотомера GFC-8131H

регулировка уровня запуска;

удержание показаний;

два измерительных канала;

8-разрядный цифровой дисплей;

индикация переполнения;

встроенный ФНЧ для точности измерений в НЧ-области;

экранировка сетевого фильтра;

простота, компактность, надежность.

Технические характеристики частотомера GFC-8131H

Параметр Значение

КАНАЛ A

Частота

Частотный диапазон 0,01Гц…120МГц (связь по постоянному току)3

0Гц…120МГц (связь по переменному току)

Погрешность измерения +(10-6 + 1 ед.)

Разрешение 1мкГц на пределе 10Гц

0,1Гц на пределе 100МГц

Период

Временной диапазон 8нс…100с (связь по постоянному току)

8нс…30с (связь по переменному току)

Погрешность измерения ± разрешение ± погрешность опорного генератора

Разрешение 10-7с на пределе 1 Гц

10-15с на пределе 100 МГц

Измерительный вход

Чувствительность 50 мВср.кв.(DC – 10 кГц)

25 мВср.кв.(10 кГц– 80 МГц)

35 мВср.кв.(>80 МГц)

Входной аттенюатор 20 дБ

Макс. входной уровень Аттенюатор 0 дБ: 250 В (DC – 2.4 кГц), 12 В (2.4 – 100 кГц), 6 В (> 100кГц)

Аттенюатор 20 дБ: 500 В (DC – 20 кГц), 200 В (20 – 100 кГц), 100 В (> 100 кГц)

Уровень запуска ±2,5В постоянное напряжение (ручная регулировка)

Входной импеданс 1МОм/40пФ

Подключение переменный/постоянный ток (переключение)

Входной фильтр ФНЧ-100КГц (-3дБ)

КАНАЛ Б

Частота

Частотный диапазон 50МГц…1,3ГГц

Погрешность измерения ± разрешение ± погрешность опорного генератора

Разрешение 1 Гц на пределе 100 МГц

10 Гц на пределе 1000 МГц

Измерительный вход

Чувствительность 25 мВср.кв. (50 – 80 МГц)

15 мВср.кв. (80 – 700 МГц)

25 мВср.кв. (700 МГц – 1 ГГц)

40 мВср.кв. (> 1 ГГц)

Макс. входной уровень 3 Вср.кв. синусоидальный сигнал

Входной импеданс 50 Ом
