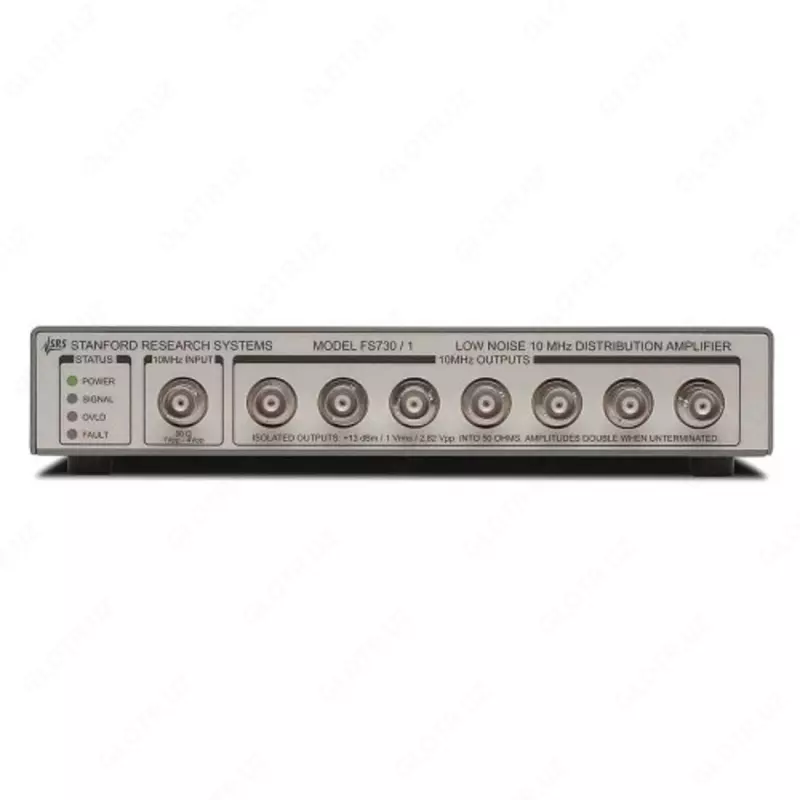

FS730 — система распределения 7-канальная

В наличии Код: P-0931723

от 10 000 сум / шт.

Показать телефон Позвонить Написать Написать

Описание

Особенности системы распределения 7-канальной FS730:
Многоканальная система распределения частоты опорных генераторов, сигнала КМОП логики, широкополосный усилитель (в зависимости от опции)
Количество каналов в одном блоке: 7
Распределитель: базовая частота 10 или 5 МГц (в зависимости от опции), выравнивание амплитуды, низкие совокупные фазовые шумы, высокий уровень изоляции между каналами
Распределитель КМОП: входной импеданс 1 кОм, широкий гистерезис, высокий уровень выходного сигнала, быстрое время нарастания
Широкополосный усилитель: базовое входное сопротивление 50 или 70 Ом (в зависимости от опции), плоская АЧХ, широкий динамический диапазон, низкие шумы
Варианты исполнения: FS730 – настольный, FS735 – стоечный (19”)
Опция для FS730: комплект для монтажа в 19” стойку
Технические характеристики системы распределения 7-канальной FS730:
РАСПРЕДЕЛИТЕЛЬ ОПОРНОЙ ЧАСТОТЫ
ЭЛЕКТРИЧЕСКИЙ ВХОД СИГНАЛА (INPUT)
Тип соединителя BNC
Частоты 5 МГц, 10 МГц
Входной импеданс 50 Ом
Входной уровень 0 дБм … +16 дБм (0,6 Впик-пик … 4 Впик-пик)
ЭЛЕКТРИЧЕСКИЙ ВЫХОД СИГНАЛА (OUTPUT)
Тип соединителя BNC
КНИ (THD) < 1 %
Выходной уровень 50 Ом: +13 ± 1 дБм (1 Вскз; 2,82 Впик-пик)
High-Z: 2 Вскз (5,6 Впик-пик)
Выходной импеданс 50 Ом
Полоса пропускания ± 200 кГц (10 МГц); ± 100 кГц (5 МГц)
Паразитная составляющая < –120 дБ на 100 кГц
Изоляция между каналами > 100 дБ
РАСПРЕДЕЛИТЕЛЬ КМОП (CMOS) СИГНАЛА
ЭЛЕКТРИЧЕСКИЙ ВХОД СИГНАЛА (INPUT)
Тип соединителя BNC
Порог срабатывания 1,50 В (Низкий – Высокий); 1,15 В (Высокий - Низкий)
Входной импеданс 1 кОм
Время нарастания не ограниченно
Диапазон частот DC … 50 МГц
Длительность импульса > 5 нс
ЭЛЕКТРИЧЕСКИЙ ВЫХОД СИГНАЛА (OUTPUT)
Тип соединителя BNC
Выходной импеданс 50 Ом
Выходной уровень 50 Ом: 0 В; 2,5 В; High-Z: 0 В; 5 В
Время нарастания/спада < 1,5 нс/ < 1,0 нс
Джиттер (скз) < 10 пс
Задержка 9 нс (отклонение ± 1 нс)
Выброс < 5 %
Переключение Внутреннее переключение с использованием перемычек

Показать все
