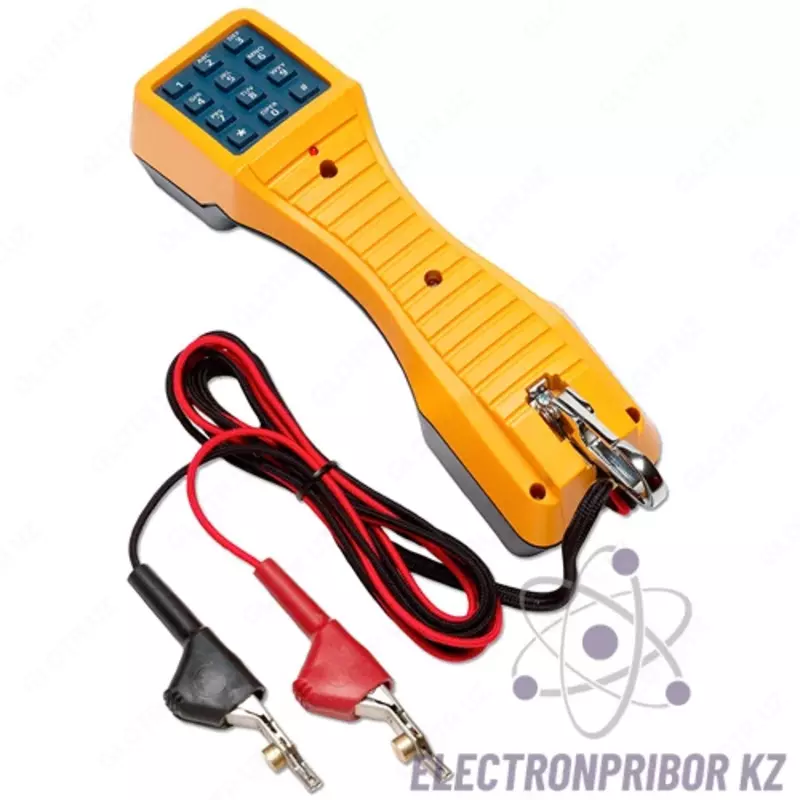

Fluke TS19 — комплект для тестирования телефонных линий

Назначение комплекта для тестирования телефонных линий Fluke TS19:

Набор для тестирования Fluke TS19 сочетает в себе все существенные черты тестовых наборов по доступной цене. Этот тестовый набор был специально разработан для штатных техничестких специалистов телекоммуникаций. Его монитор с высоким сопротивлением предотвращает случайные нарушения сервиса при подключении к каналу данных в режиме мониторинга, обеспечивая тем самым целостность критических каналов данных. Такие функции, как тоновый (DTMF) или импульсный режим, возможности разговора/мониторинга, кнопка проверки полярности и повторный набор последнего номера делают этот тестовый набор идеальным сочетанием возможностей и цены.

Комплект для тестирования телефонных линий Fluke TS19 поддерживает технологию DataSaf, импульсный и тоновый набор, режимы разговора/мониторинга, а также функции набора последнего номера.

Особенности комплекта для тестирования телефонных линий Fluke TS19:

DataSafe высокого импенданса, работа в режиме монитора;

Тоновый (DTMF) и импульсный набор;

Повторный набор последнего номера;

Индикация полярности в режиме «Talk».

Технические характеристики комплекта для тестирования телефонных линий Fluke TS19:

Параметр Значение

Электрическая часть

Предел линии Максимум 2,4 кОм на 48 В постоянного тока (номинально 15 мА тока в контуре минимум)

Сопротивление постоянному току (в режиме разговора) 150 Ом типичн. при 80 мА тока

Сопротивление переменного тока (Режим мониторинга) Низкий импеданс (кольцевая позиция) 600 Ом при 1 кГц типичн.;

Высокий импеданс (позиция HI Z) минимум 100 кОм при 1 кГц

Выходной сигнал при импульсном наборе 10 пакетов в секунду 0,5 пакетов в секунду

Частота импульсов 60 % ± 2 %

Разрыв в процентах 800 мс типичн.

Межсерийный интервал утечки во время перерыва > 50 кОм

Выходной DTMF-сигнал максимум ±1 %

Уровень погрешности тоновой частоты на пару тонов дБм максимум, - дБм минимум

Расхождение между высоким и низким тоном 4 дБ максимум

Физические характеристики

Габариты, ДхШхВ 22,2 х 6,03 х 8,57 см

Масса 0,307 кг
