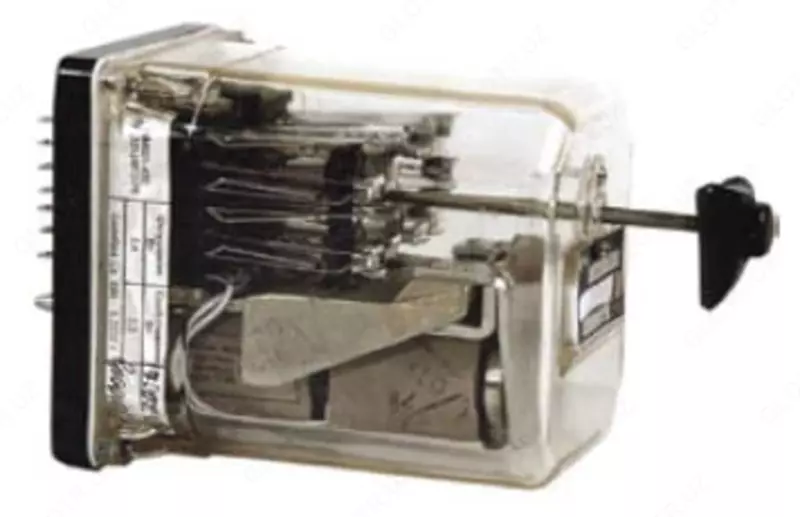

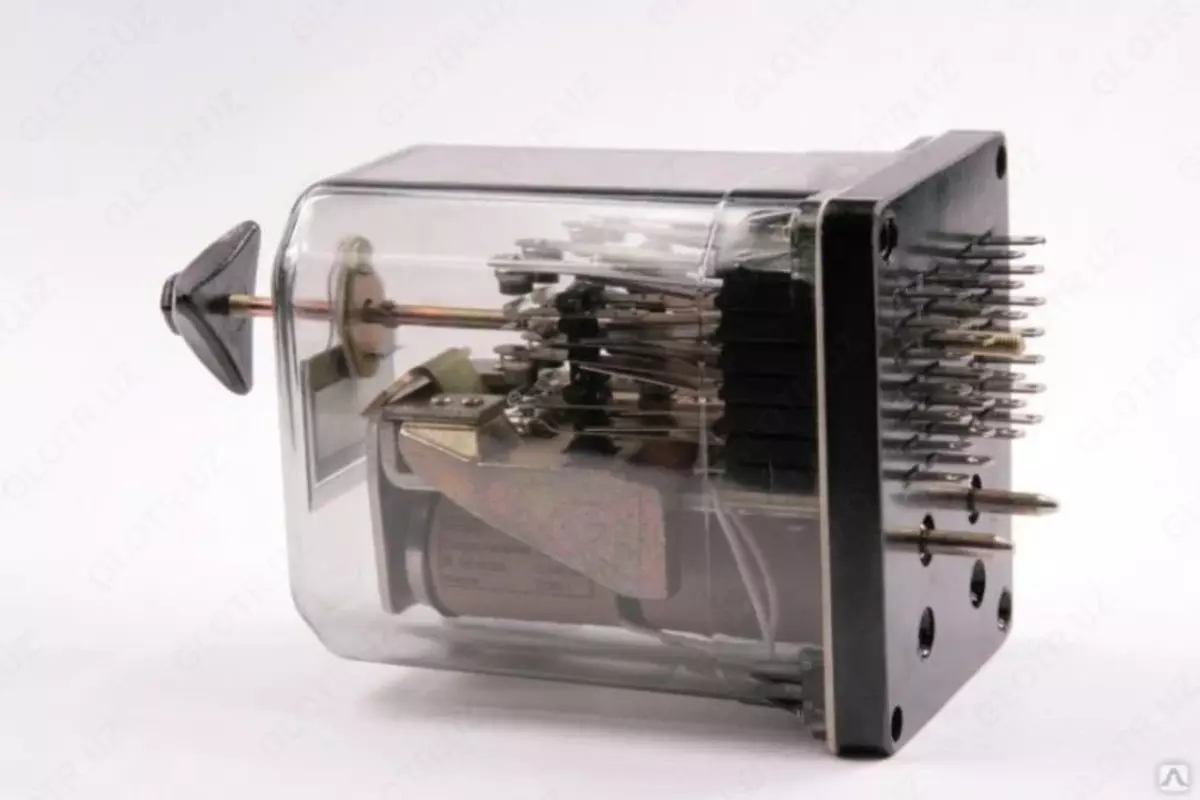

Электромагнитное нейтральное реле НМШМ2-3000 УХЛ4 24 В (Арт. - 1309164)

Электромагнитное нейтральное реле НМШМ2-3000 УХЛ4 предназначено для применения в системах железнодорожной сигнализации, централизации и блокировки. Устройство используется в релейной автоматике железных дорог и метрополитена для передачи управляющих сигналов, контроля состояния цепей и обеспечения безопасной работы транспортной инфраструктуры. Реле является важным элементом систем СЦБ, где требуется высокая надежность коммутации и стабильность работы при различных эксплуатационных условиях.

Реле НМШМ2-3000 относится к электромагнитным нейтральным устройствам и работает на основе гравитационного механизма якоря. При подаче напряжения на катушку создается магнитное поле, которое притягивает якорь и переводит контактную систему в рабочее положение. После отключения питания якорь возвращается в исходное положение под действием пружины или рычажного механизма. Такой принцип обеспечивает надежное и стабильное переключение контактов и не зависит от направления тока в цепи.

Контактная система реле включает четыре переключающих контакта, которые обеспечивают коммутацию сигнальных и управляющих цепей. Контакты имеют низкое переходное сопротивление и рассчитаны на длительную эксплуатацию в системах железнодорожной автоматики. Благодаря такой конструкции обеспечивается надежная передача технических сигналов и устойчивость к возможным электрическим помехам.

Реле рассчитано на питание от источника постоянного тока напряжением 24 В. Напряжение срабатывания составляет около 5 В, а напряжение притяжения якоря — до 16 В. Максимально допустимое напряжение может достигать 45 В. Эти параметры обеспечивают стабильную работу реле в различных схемах управления и сигнализации.

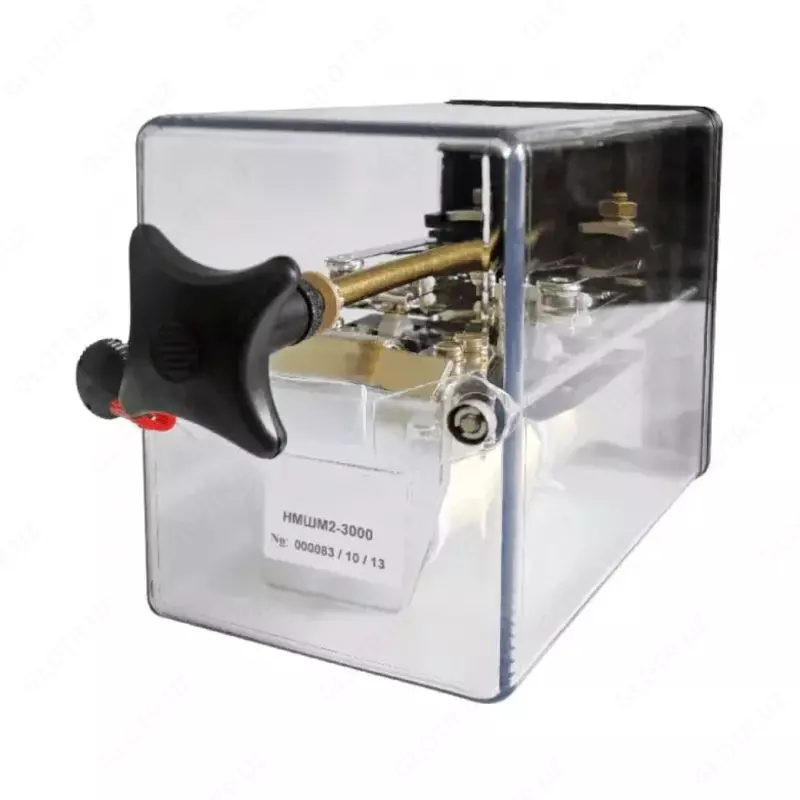

Корпус устройства выполнен в прозрачном исполнении, что позволяет визуально контролировать состояние контактной системы и механизма реле во время эксплуатации и технического обслуживания. Степень защиты корпуса соответствует IP30 и обеспечивает защиту внутренних элементов от пыли и случайного механического воздействия. Реле может устанавливаться в штепсельные розетки релейных шкафов и блоков систем железнодорожной автоматики.

Климатическое исполнение УХЛ4 позволяет использовать устройство в широком диапазоне температур. Реле сохраняет стабильную работоспособность при температуре от −50 °C до +60 °C и относительной влажности до 90 процентов. Благодаря прочной конструкции и устойчивости к вибрациям реле НМШМ2-3000 широко применяется в системах управления движением поездов.

Преимущества

Высокая надежность работы в системах железнодорожной автоматики
Нейтральный принцип действия без зависимости от направления тока
Прозрачный корпус для визуального контроля состояния реле
Низкое сопротивление контактов для стабильной передачи сигналов
Устойчивость к вибрациям и промышленным нагрузкам
Работа в широком температурном диапазоне

Технические характеристики

5 часто задаваемых вопросов

1. Для чего используется реле НМШМ2-3000
   Реле применяется в системах сигнализации, централизации и блокировки для управления и передачи сигналов в железнодорожной автоматике

2. Какое напряжение питания требуется
   Устройство работает от источника постоянного тока напряжением 24 В

3. Сколько контактов имеет реле
   Контактная система включает четыре переключающих контакта

4. В каких условиях может работать устройство
   Реле рассчитано на эксплуатацию при температуре от −50 °C до +60 °C

5. Можно ли визуально контролировать работу реле
   Да, прозрачный корпус позволяет наблюдать за состоянием механизма и контактов
