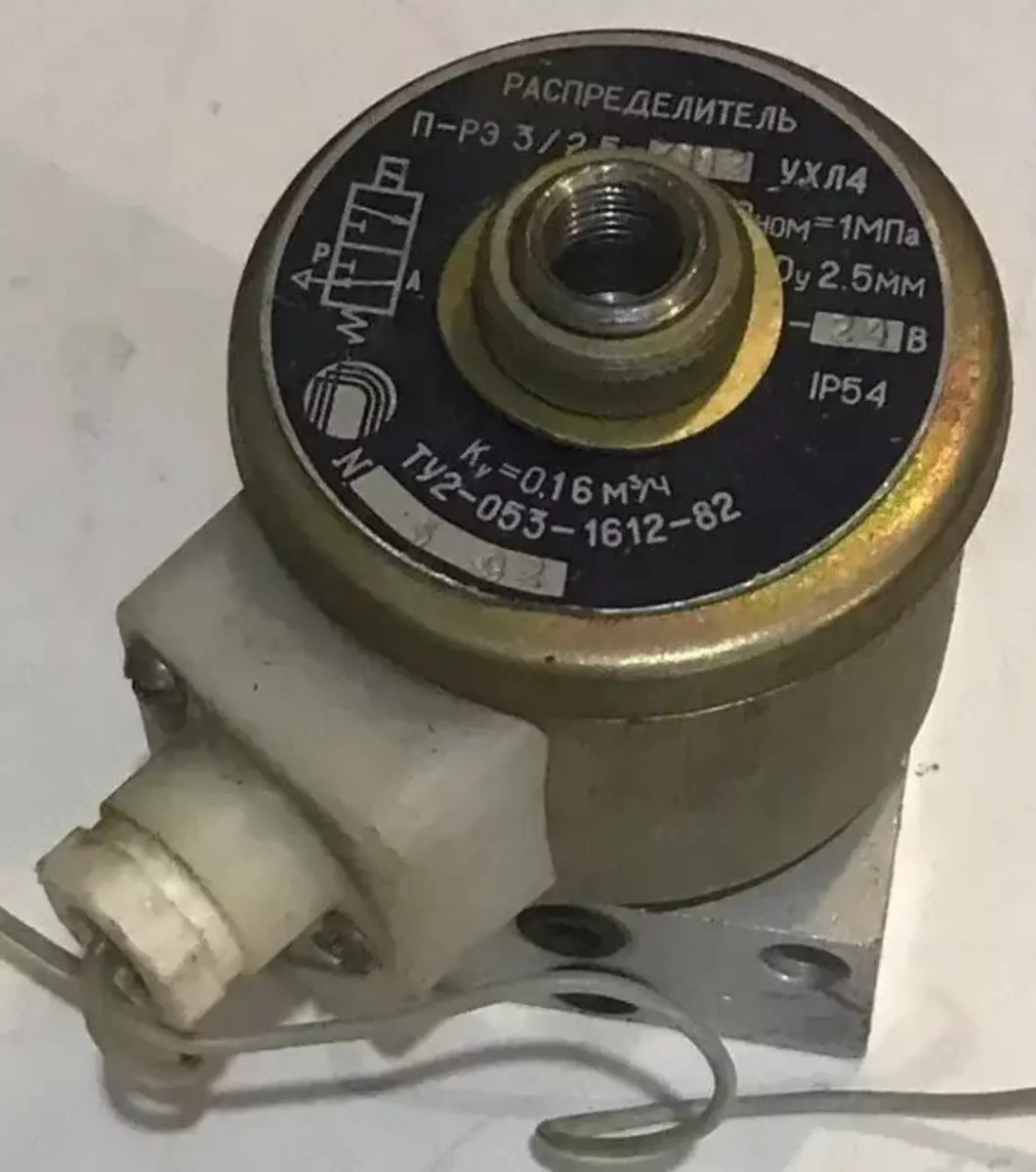

Электромагнитный пневмораспределитель П-РЭ 3/2,5-14 Ду 2,5 мм (Арт. - 1309362)

Электромагнитный пневмораспределитель П-РЭ 3/2,5-14 — это трёхлинейный двухпозиционный клапан для пневматических систем с электромагнитным управлением. Номинальный диаметр клапана — 2,5 мм, соединение — K1/8”. Устройство предназначено для промышленного применения и обеспечивает стабильную работу в климатических условиях класса UHL4, что делает его надежным компонентом для автоматизации производственных процессов.

Управление клапаном осуществляется электромагнитом с возможностью работы как от постоянного, так и переменного тока. Напряжение постоянного тока доступно в диапазоне 12, 24, 48 и 110 В, потребление составляет менее 12 Вт. Для переменного тока доступны варианты 12, 36, 110 и 220 В с потреблением от 9 до 22 ВА. Электромагнит обеспечивает быстрый отклик, при этом время срабатывания составляет менее 0,025 с при включении и 0,012 с при выключении для постоянного тока, и менее 0,012 с для переменного тока.

Клапан рассчитан на номинальное давление 1 МПа и минимальное 0,1 МПа. Коэффициент пропускной способности Kv ≈ 0,16 м³/ч. Утечка воздуха минимальная — менее 5 см³/мин, что обеспечивает точное управление и экономное расходование ресурсов. Максимальная рабочая частота — 500 циклов в секунду, что позволяет использовать клапан в системах с высокой динамикой работы.

Механическая конструкция компактна: вес клапана не превышает 0,5 кг, а монтаж возможен в любой ориентации через соединения K1/8” или K1/4”. Для удобства предусмотрены ручная кнопка и проводной контакт. Для стабильной работы используется очищенный воздух класса 10 (ГОСТ 17433) с минимальным количеством масла, что снижает износ и обеспечивает долговечность уплотнительных элементов.

Пневмораспределитель П-РЭ 3/2,5-14 отличается надежностью установки, устойчивостью к вибрациям и климатическим воздействиям. Он подходит для управления цилиндрами, направленными отверстиями и сигнальными системами. Доступны легко заменяемые варианты (P-RE 3/2.5-11, 14, 34), что расширяет возможности конфигурации и адаптацию к различным промышленным задачам.

Преимущества

Быстрый и точный отклик (<12 мс)
Широкий диапазон питания (DC/AC)
Компактные размеры и малый вес
Надёжная установка и высокая устойчивость к климату
Максимальная частота 500 циклов/сек и минимальные утечки

Технические характеристики

5 часто задаваемых вопросов

1. Для чего предназначен клапан П-РЭ 3/2,5-14
   Он управляет потоками воздуха в пневматических системах, цилиндрах и сигнальных линиях

2. Какие варианты питания поддерживаются
   Постоянный ток: 12, 24, 48, 110 В; переменный ток: 12, 36, 110, 220 В

3. Какое номинальное давление
   1 МПа, минимальное давление 0,1 МПа

4. Как быстро срабатывает клапан
   Время отклика <0,025 с (DC), <0,012 с (AC)

5. Можно ли использовать в условиях высокой частоты циклов
   Да, до 500 циклов в секунду при минимальных утечках
