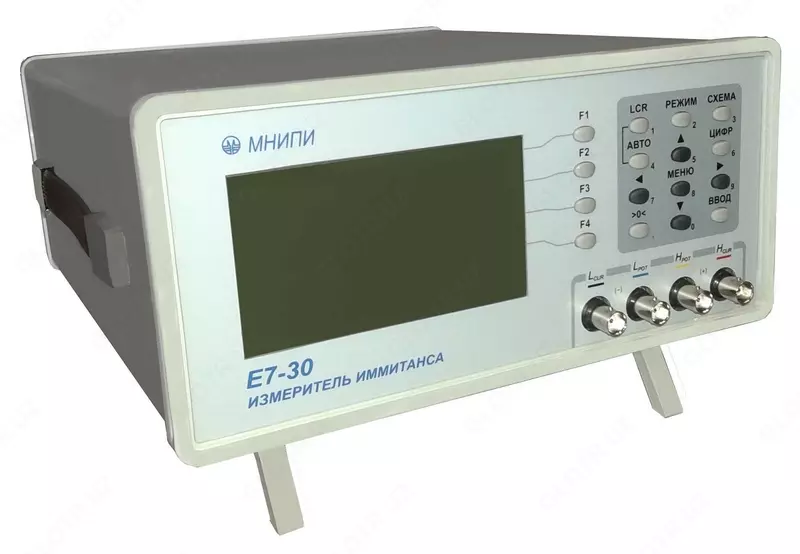

Е7-30 — анализатор иммитанса

Назначение анализатора иммитанса Е7-30:

Анализатор иммитанса широкополосный Е7-30 предназначен для измерения параметров иммитанса электрорадиоэлементов (ЭРЭ) с базовой погрешностью 0.1% в диапазоне частот от 25 Гц до 3 МГц. Область применения - научные исследования, контроль электрических параметров ЭРЭ на предприятиях, в ремонтных мастерских, научных учреждениях.

Особенности анализатора иммитанса Е7-30:

Интерфейс USB 2.0 и RS-232;

Портативное питание;

Жесткие условия эксплуатации.

Параметры измеряемые анализатором иммитанса Е7-30:

Lp, Ls - индуктивность в параллельной, последовательной схеме замещения;

Сp, Cs - емкость в параллельной, последовательной схеме замещения;

Rp, Rs - активное сопротивление в параллельной, последовательной схеме замещения;

Х - реактивное сопротивление в последовательной схеме замещения;

G - активная проводимость в параллельной схеме замещения;

В - реактивная проводимость в параллельной схеме замещения;

tg δ - тангенс угла потерь (допускается обозначение D - фактор потерь);

Q - добротность;

|Z| - модуль комплексного сопротивления;

|Y|- модуль комплексной проводимости;

δ - угол фазового сдвига комплексного сопротивления.

Технические характеристики анализатора иммитанса Е7-30:

Параметр Значение

Диапазоны измеряемых величин

Диапазон частот 25 кГц - 3 МГц

Уровень измерительного сигнала 5 мВ - 1 В

Напряжение смещения 0 - 40 В

Емкость Cs Cp (10-15...1) Ф

Индуктивность Ls Lp (10-9...104) Гн

Активное cопротивление Rs Rp (10-5...109) Ом

Проводимость (10-11...10) См

Угол фазового сдвига комплексного сопротивления -90°...+90°
