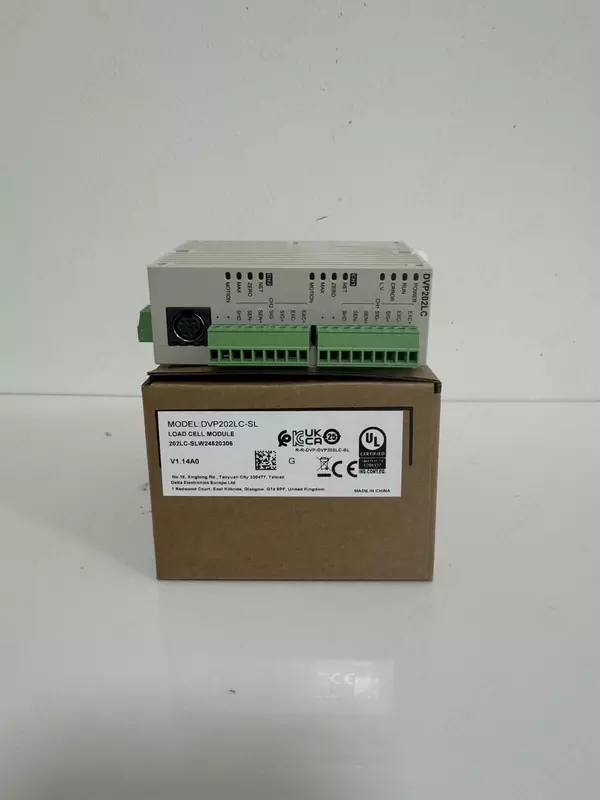

Высокоскоростной модуль DVP-202LC-SL

Высокоскоростной модуль тензодатчиков DVP-202LC-SL

Название модели: DVP202LC-SL
Совместимые серии ПЛК: серия DVP-S
Количество каналов (тензодатчиков): 2

Электропитание

• Номинальное напряжение: 24 В DC (20,4–28,8 В DC)

• Максимальный потребляемый ток: 150 мА

• Потребляемая мощность: 5 Вт

Основные характеристики

• Классификация: высокоскоростной модуль тензодатчика

• Диапазон входного сигнала: ±200 мВ DC

• Связь: RS-232, RS-485

• Степень защиты: IP20

• Разрешение:

  • АЦП (аппаратное): 24 бита

  • Вывод данных: 32 бита

• Типы датчиков: 4-проводные и 6-проводные тензодатчики

Точность и стабильность

• Максимальная точность: 0,04 %

• Температурный коэффициент чувствительности: ≤ ±20 ppm/K (по E)

• Температурный дрейф нуля: ≤ ±0,1 мкВ/К

• Погрешность линейности: ≤ 0,015 %

Время отклика

Поддерживаемые значения: 2,5 / 10 / 16 / 20 / 50 / 60 / 100 / 200 / 400 мс

Параметры тензодатчиков

• Диапазоны чувствительности (мВ/В):
  0~1, 0~2, 0~4, 0~6, 0~20, 0~40, 0~80

• Максимальная длина кабеля датчика: 100 м

• Максимальный выходной ток: 5 В DC × 300 мА

• Допустимая нагрузка: 40–4010 Ом

• Усреднение веса: 100 выборок

Изоляция

• Между цифровой схемой и землёй: 500 В AC

• Между аналоговой схемой и землёй: 500 В AC

• Между аналоговой и цифровой схемами: 500 В AC

Подключение к ПЛК

Модули тензодатчиков подключаются с левой стороны ПЛК серии DVP.
Нумерация модулей: от 100 до 107 в зависимости от близости к ПЛК.

Условия эксплуатации и хранения

• Эксплуатация:

  • Температура: 0…+55 °C

  • Влажность: 5–95 %

  • Степень загрязнения: 2

• Хранение:

  • Температура: −25…+70 °C

  • Влажность: 5–95 %

Вибро- и ударопрочность

Соответствует международным стандартам:
IEC 61131-2, IEC 68-2-6 (испытание Fc), IEC 68-2-27 (испытание Ea)
