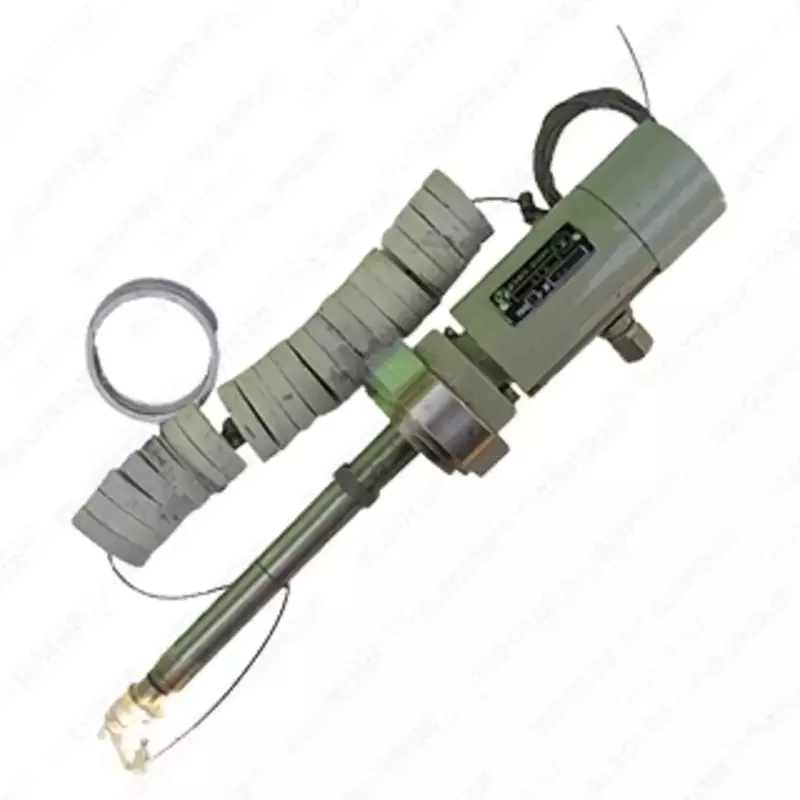

ДУЖП-200М датчики уровня жидкости

Датчики-реле уровня жидкости пневматические ДУЖП-200М предназначены для подачи пневматического сигнала при повышении или понижении уровня жидкости относительно заданной отметки в технологической аппаратуре, работающей под давлением.

Датчики не предназначены для работы с жидкостями, выпадающими в осадок и кристаллизующимися, а также агрессивными по отношению к материалу корпуса и буйка.

Датчики уровня ДУЖП-200М применяются на предприятиях нефтегазо-переработки и химии, в водоканалах и в пищевой промышленности.

Конструктивно Датчики ДУЖП-200М состоят из корпуса и преобразователя. К корпусу, при помощи пружин, крепится магнитодержатель, внутри которого установлен магнит. Магнит механически связан с буйком. Буек, состоящий из набора шайб, фиксируется на нержавеющем канате планками.

Давление питания подводится к штуцерам (НЗ) или (НО), выходной сигнал снимается со штуцера.

Принцип действия буйковых уровнемеров ДУЖП-200М основан на использовании выталкивающей силы, действующей на буек. Величина этой силы пропорциональна глубине погружения буйка в жидкость. Изменение выталкивающей силы, которое происходит из-за повышения (понижения) уровня жидкости, вызывает пропорциональное перемещение буйка.

Вместе с буйком перемещается и магнитодержатель с магнитом. Так как магниты ориентированы друг относительно друга одноименными полюсами магнит - заслонка сохраняет максимально возможное расстояние по отношению к управляющему магниту, чем достигается релейность его перемещения, а следовательно, и релейность при закрытии сопла.
