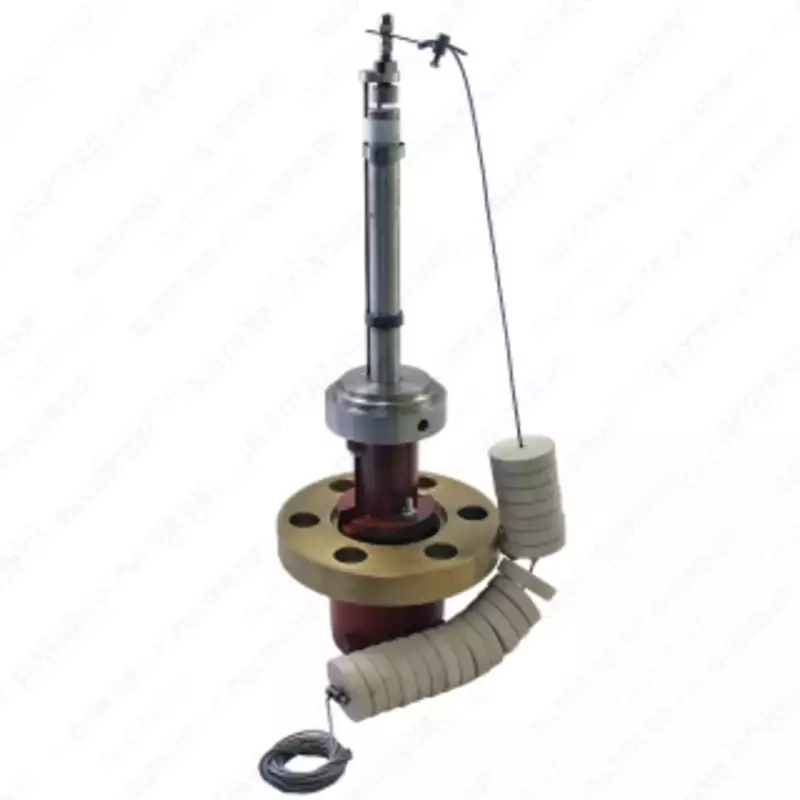

ДУЖЭ-200М датчики уровня жидкости

Датчики-реле уровня жидкости электрические ДУЖЭ-200М предназначены для подачи электрического сигнала при повышении или понижении уровня жидкости относительно заданной отметки в технологической аппаратуре, работающей под давлением.

Датчики не предназначены для работы с жидкостями, выпадающими в осадок и кристаллизующимися, а также агрессивными по отношению к материалу корпуса и буйка.

Датчики уровня ДУЖЭ-200М применяются на предприятиях нефтегазо-переработки и химии, в водоканалах и в пищевой промышленности.

Конструктивно датчики ДУЖЭ-200М состоят из двух основных частей: корпуса и преобразователя, соединенных между собой промежуточной втулкой.

Для крепления датчика уровня ДУЖЭ-200М к технологической емкости служит фланец, поставляемый с уровнемером. К корпусу, при помощи пружины, крепится магнитодержатель, внутри которого установлен постоянный магнит. Магнит механически связан с буйком. Буек, состоящий из набора шайб, фиксируется на нержавеющем тросе планками (для бестросового варианта буек состоит из набора шайб фиксируемых на пластине на ось-винт).

Внутри преобразователя укреплена контактная группа с постоянным магнитом и контактами. Выводы контактов подсоединены к клеммам. Подвод электрического кабеля осуществляется через кабельный ввод корпуса при снятой крышке. Кабель уплотняется эластичным резиновым кольцом при помощи штуцера.

Принцип действия

Работа буйковых уровнемеров ДУЖЭ-200М основана на использовании выталкивающей силы, действующей на буек. Величина этой силы пропорциональна глубине погружения буйка в жидкость. Изменение выталкивающей силы, происходящее при повышении (понижении) уровня жидкости, вызывает пропорциональное перемещение буйка, а,следовательно, и магнита.

Переключение контактов происходит в результате взаимодействия магнитных полей постоянных магнитов. Так как магниты ориентированы друг относительно друга одноименными полюсами, магнит контактной группы сохраняет максимально возможное расстояние по отношению к другому магниту, чем достигается релейность его перемещения, а следовательно, и переключения контактов контактной группы.
