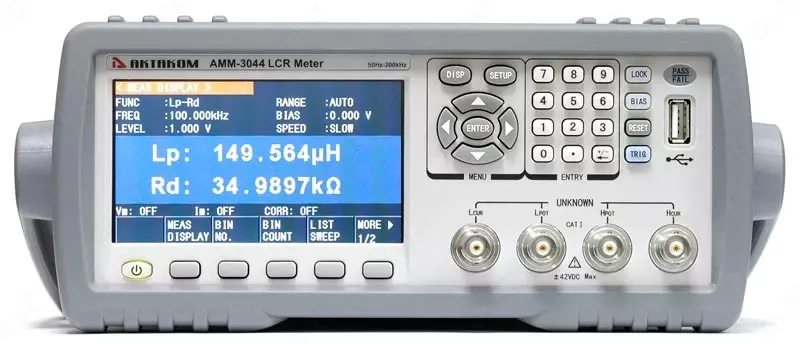

АММ-3044 — анализатор компонентов

В наличии Код: P-0926417

от 100 000 сум / шт.

Показать телефон Позвонить Написать Написать

Описание

Прецизионный анализатор компонентов АММ-3044 (LCR-метр) обладает высокой точностью измерения (0,05%) и функциональностью, позволяет проводить измерения на 37 точках с тестовой частотой от 50 Гц до 200 кГц. Анализатор компонентов АММ-3044 имеет встроенный компаратор на 10 ячеек, возможность работы по списку и широкие возможности по подключению к ПК.

Анализатор компонентов АММ-3044 обладает высокой точностью измерения (0,05%) и широкими функциональными возможностями. Высокая точность измерения обеспечивается использованием четырехпроводной схемы измерения с предварительно проведенной открытой, закрытой и калибровкой на нагрузке с возможностью частотной коррекции. Для проведения измерений емкостных и индуктивных параметров в приборе может быть выбрана последовательная или параллельная схема замещения.

В RLC-метре АММ-3044 возможен выбор одной из трех скоростей измерения: быстрой (75 изм/с), средней (11 изм/с) и медленной (2,7 изм/с). Для выполнения сортировочных и разбраковочных функций в АММ-3044 встроен компаратор на 10 ячеек с возможностью задания различных режимов работы и выходом на внешний разъем.

Наряду с общими функциональными возможностями ряд параметров и характеристик приборов различаются, что отображено в таблице ниже

Приборы позволяют сохранять пользовательские настройки и режимы работы во внутреннюю память и внешний USB-носитель, куда так же могут быть сохранены и измеренные данные в виде .csv файлов.

Для дистанционного управления на задней панели анализатора компонентов АММ-3044 имеются разъемы интерфейсов RS-232 и USB, а само управление производится при помощи SCPI-команд. Там же расположен разъем входа внешнего запуска для синхронизации работы с другими измерительными приборами.

Технические характеристики анализатора компонентов АММ-3044:

Параметр		Значение
Измеряемые (тестируемые) параметры		\|Z\|, \|Y\|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc
Базовая точность измерения LCR параметров		0,05%
Частотные характеристики тестового сигнала	Тестовая частота	50 Гц...200 кГц (37 точек)
	Наилучшее разрешение	0,01 Гц
	Точность установки	0,01%
Уровень тестового сигнала AC	Напряжение тестового сигнала	10 мВ...2 Вскз (режим Normal, ALC OFF)
	Разрешение	10 мВ
	Точность	±(10% Uуст + 2 мВ) (режим Normal, ALC OFF)
	Ток тестового сигнала	100 мкА...20 мАскз (режим Normal, ALC OFF)
	Разрешение	100 мкА
	Точность	±(10% Iуст + 10 мкА) (режим Normal, ALC OFF)
Мониторинг уровня тестового сигнала DCR	Диапазон напряжения	0,01 мВ...2 Вскз
	Точность мониторинга	±3% Uсчит + 0,5 мВ) для 5 мВ...2 Вскз ±12% Uсчит + 0,1 мВ) для 0,01 мВ...5 мВскз
	Диапазон тока	0,001 мкА…20 мАскз
