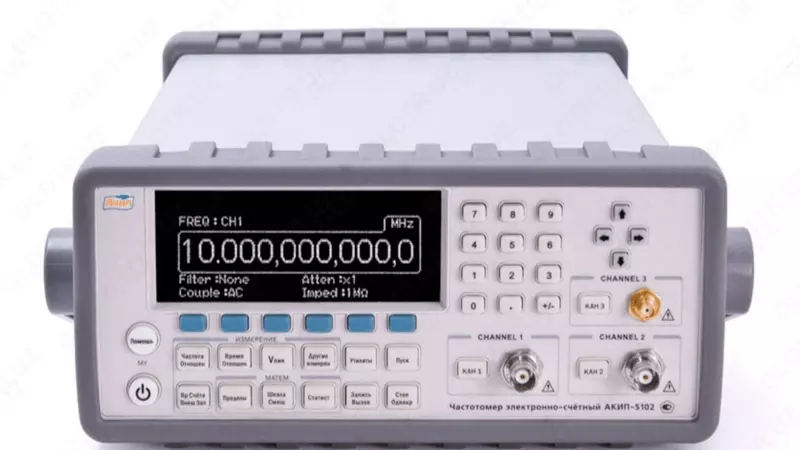

АКИП-5102 — частотомер электронно-счётный

Измерение частоты до 6 ГГц, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, времени нарастания/спада импульсов, пикового напряжения, счет импульсов;

3 измерительных входа: канал 1, канал 2, канал 3, вход и выход опорной частоты (опция: три дополнительных входа на задней панели);

Погрешность опорного генератора: ±2×10-6, опционально ±2×10-8/±5×10-10;

Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО);

Автоматический допусковый контроль для частотных измерений;

Высокое разрешение: 12 разрядов при времени счета 1 с, разрешение 40 пс при измерении временных интервалов;

Память на 20 профилей настроек (запись/вызов);

Программная калибровка;

Интерфейсы USB, LAN, GPIB;

Совместим с протоколом LXI.

Технические характеристики частотомера АКИП-5102:

Параметр Значения

Каналы 1, 2

Связь по входу DC или AC (50 Ом, 1 МОм)

Входная емкость 24 пФ (ATTx1,1 МОм), 15 пФ (ATTx10,1 МОм)

Диапазон частот 1 мГц … 400 МГц (DC), 30 Гц … 400 МГц (1 МОм), 200 кГц … 400 МГц (50 Ом)

Допуск на ЧМ 25%

Чувствительность 20 мВскз … 5 В ac+dc (1 мГц – 225 МГц)

30 мВскз … 5 В ac+dc (225 МГц – 400 МГц), от 75 мВскз с опциональными входами

80 мВпик-пик … 10 Впик-пик (длит. импульсов от 1,5 до 10 нс)

50 мВпик-пик … 10 Впик-пик (длит. импульсов больше 10 нс), от 150 мВпик-пик с опциональными входами

Входной уровень

Защита по входу 12 Вскз (DC – 400 МГц, 50 Ом)

350 В dc+ас пиковое (0 – 3,5 кГц, 1 МОм)

350 В dc+ас пиковое (0 – 3,5 кГц, 1 МОм)

350 В dc+ас пиковое (3,5 кГц – 100 кГц, 1 МОм)

12 Вскз (100 кГц – 400 МГц, 1 МОм)

Аттенюатор X10 – для режима измерения напряжения и триггера
