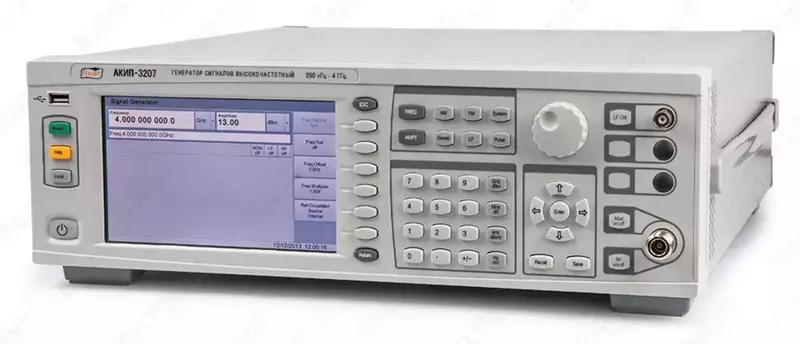

АКИП-3207 — генератор ВЧ

В наличии Код: P-0914111

100 000 сум / шт.

Показать телефон Позвонить Написать Написать

Описание

- - Диапазон частот 250 кГц ... 3 Г ГцАКИП - 3207;
  - Разрешение по частоте 0, 1 Гц;
  - Выходной уровень: - 127 дБм ... 13 дБм;
  - Разрешение по амплитуде: 0,01 дБм;
  - Фазовый шум: < - 115 дБн /Гц (отстройка на 20 кГц от несущей 1 ГГц);
  - Внутренняя/внешняя модуляция: AM, ЧМ, ФМ, ИМ;
  - ЖК - дисплей с диагональю 17,8 см;
  - Интерфейсы: LAN , GPIB , USB - Device;
  - Вход внеш. модулирующего сигнала.

Характеристики АКИП-3207

Параметр	Значение
	АКИП - 3207	АКИП - 3207/1
ВЫХОДАЯ ЧАСТОТА
Диапазон	250 кГц ...4 Г Гц	250 кГц ...3 Г Гц
Дискретность установки	0,1 Гц
Погрешность установки	± 1 ×10-7 (есть вход внеш. о порной частоты 10 МГц)
Нестабильность	± 1 ×10-6 / год; ± 1 ×10-6 / 0 ̊С...45 ̊С
ВЫХОДНОЙ УРОВЕНЬ
Диапазон	минус 127 ...13 дБм
Разрешение	0,01 дБ
Погрешность установки	< ± 1 дБ (несущая ˃ 100 кГц, минус 120...13 дБм , АРУ вкл., 20 ̊С...30 ̊С)
ВЧ выход	N тип, 50 Ом
КСВН	< 1,8 при уровне < 0 дБм
Плотность фазовых шумов	< минус 115 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц
Паразитная ЧМ	≤ 30 Гц (несущая 1 ГГц полоса 0,3...3,0 кГц）
Гармоники несущей	< минус 30 дБн при уровне < 0 дБм
Негармонические составляющие	< минус 50 дБн при уровне < 0 дБм и отстройке от несущей ˃ 10 кГц
АМПЛИТУДНАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.)
Глубина модуляции	0 ... 100 % (разрешение 0,1 %)
Частота модуляции	20 Гц ... 20 кГц (разрешение 1 Гц)
Искажение	< 2 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ 80%)
ЧАСТОТНАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.)
Девиация частоты	20 Гц ... 100 кГц (разрешение 1 Гц)
Частота модуляции	20 Гц ... 80 кГц (разрешение 1 Гц)
Искажение	< 1 % (частота ЧМ 1 кГц, девиация частоты 50 кГц)
ФАЗОВАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.)
Девиация фазы	0 ... 10 рад ( F мод < 10 кГц ); 0 ... 5 рад (10 кГц < F мод < 20 кГц)
Разрешение	0,01 рад
Частота модуляции	300 Гц ... 20 кГц
Искажение	< 1,5 % (частота ФМ 1 кГц, девиация фазы 5 рад)
ИМПУЛЬСНАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.)
Подавление в паузе	＞ 60 дБ
Время нарастания/спада	< 60 нс
Длительность импульса	400 нс ...500 мс (разрешение 100 нс)
Период следования	40 мкс ... 2 с (разрешение 100 нс)
Частота меандра	0,5 Гц...1,0 МГц (разрешение 0,1 Гц)
ВХОДЫ/ВЫХОД
Выход ОГ	10 МГц, > 0,35 Вскз (BNC, 50 Ом)
Вход ОГ	10 МГц, 0,5 ... 2 Вскз (BNC, 50 Ом)
ОБЩИЕ ДАННЫЕ
ЖК-дисплей	Диагональ 17,8 см, разрешение: 800 х 480 точек
Напряжение питания	100 – 240 В (автовыбор), 47,5 ~52,5 Гц;
Потребляемая мощность	Не более 50 В
Рабочая температура	0...40 °С
Интерфейсы	LAN, GPIB, USB-Device
Габаритные размеры	410 × 130 × 400 мм (ШхВхГ)
Масса	10 кг
