2553A — источник напряжения и силы постоянного тока эталонный

Назначение источника напряжения и силы постоянного тока эталонного 2553A:

Источник напряжения и силы постоянного тока эталонный 2553A предназначен для воспроизведения эталонных значений напряжения и силы постоянного тока, электрического сопротивления, а также для воспроизведения (имитации) выходных сигналов датчиков температуры - термопар и термосопротивлений.

Описание источника напряжения и силы постоянного тока эталонного 2553A:

Источник 2553A является стационарным прецизионным средством измерений. Принцип действия источника заключается в воспроизведении эталонных значений электрических величин - напряжения и силы переменного тока, а также электрического сопротивления. Выходные сигналы формируются с помощью цифро-аналогового преобразователя и высокостабильного опорного генератора уровней напряжения. Уровень сигнала устанавливается с высокой точностью за счет измерений выходного сигнала аналого-цифровым преобразователем и организации обратной связи между источником и регулирующей схемой сравнения.

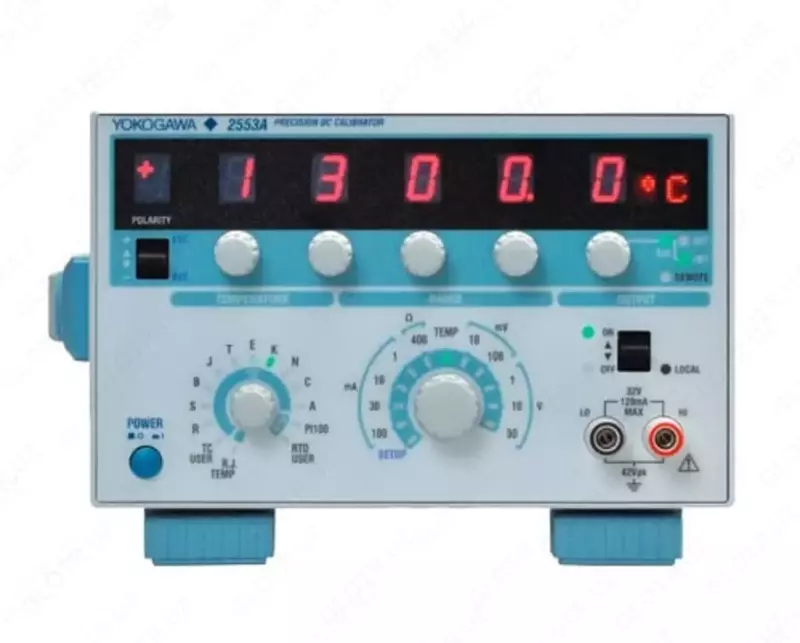

На передней панели источника 2553A расположены органы управления, многофункциональная система индикации режимов работы и результатов измерений, выходные разъёмы для подключения измерительных приборов. На задней панели источника расположены разъемы для подачи питания и интерфейсы цифровой связи.

Технические характеристики источника напряжения и силы постоянного тока эталонного 2553A:

Номинальный предел воспроизводимых напряжений, В, (в скобках - фактический диапазон воспроизводимых напряжений, В) Пределы допускаемой основной абсолютной погрешности воспроизведения напряжений, В, при температуре окружающего воздуха (23±5) °С Температурный коэффициент, В/°С , для температур от 5 до 18 °С и от 28 до 40 °С

Воспроизведение напряжения постоянного тока

0,01 (от -0,012 до +0,012) ±(6∙U+0,4)∙10-5 (U+0,01)∙10-5

0,1 (от -0,12 до +0,12) ±(6∙U+0,4)∙10-5 (0,5∙U+0,03)∙10-5

1 (от -1,2 до +1,2) ±(6∙U+1.5)∙10-5 (0,3∙U+0,15)∙10-5

10 (от -12 до +12) ±(6∙U+15)∙10-5 (0,3∙U+1,5)∙10-5

30 (от -32 до +32) ±(6∙U+45)∙10-5 (0,3∙U+4,5)∙10-5
